LAUNCHXL-F28069M

Устройство: LAUNCHXL-F28069M от Texas Instruments

Общее описание

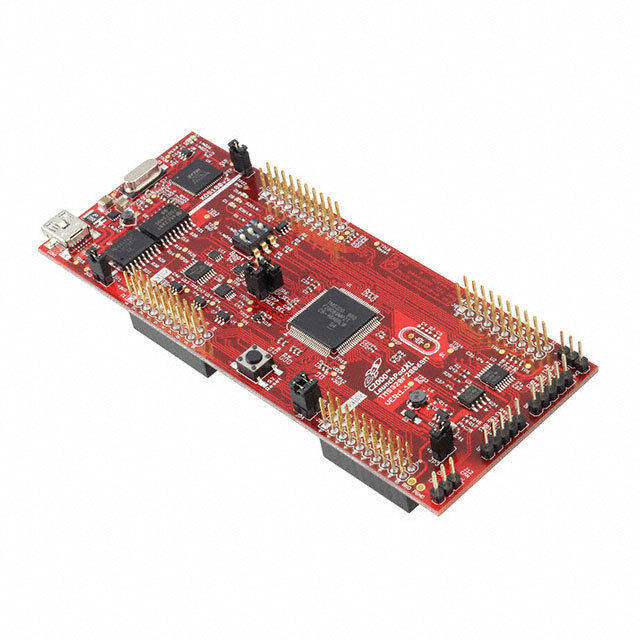

LAUNCHXL-F28069M — это оценочная плата (LaunchPad) от Texas Instruments на базе 32-разрядного микроконтроллера C2000™ Piccolo™ TMS320F28069M. Данная плата предназначена для разработки и тестирования встроенных приложений, включая управление двигателями и цифровую обработку сигналов.

Преимущества

• Высокая производительность благодаря 32-разрядному процессору C28x.
• Поддержка различных коммуникационных интерфейсов, включая CAN, UART, SPI и I2C.
• Встроенные модули для обработки сигналов, что упрощает задачи цифровой обработки и фильтрации.
• Поддержка многочисленных инструментов разработки от Texas Instruments, таких как Code Composer Studio.
• Экономичная цена за счет массового производства и минималистической конструкции.

Недостатки

• Ограниченные выходные мощности для приложений, требующих высоких токов и напряжений.
• Отсутствие интегрированной платы расширения для некоторых специфических задач, что требует использования дополнительных модулей.

Типовое использование

• Управление двигателями различных типов: асинхронные двигатели, шаговые двигатели, BLDC двигатели.
• Цифровая обработка сигнала: фильтрация, преобразование и анализ данных.
• Управление энергетическими системами.
• Промышленные системы автоматизации.

Рекомендации по применению

• Используйте среду разработки Code Composer Studio для программирования и отладки.
• Подключайте периферийные устройства через функциональные интерфейсы UART, SPI, I2C или CAN для повышения функциональности.
• Используйте стандартные библиотеки обработки сигналов от Texas Instruments для упрощения разработки алгоритмов.
• Следите за температурным режимом, так как перегрев может повлиять на стабильность работы устройства.

Основные технические характеристики

• Процессор: 32-разрядный C28x.
• Память: 256 KB флеш-памяти, 100 KB RAM.
• Рабочее напряжение: 3.3 В (точное значение может варьироваться).
• Коммуникационные интерфейсы: CAN, UART, SPI, I2C.
• Тактовая частота: до 90 МГц.
• АЦП: 12-битный, до 16 каналов (в зависимости от конфигурации).
• Цифровые и аналоговые входы/выходы: многофункциональные GPIO.

Возможные аналоги

• LAUNCHXL-F28379D: LaunchPad повышенной производительности с аналогичным набором функций, но с более мощным процессором.
• LAUNCHXL-F28027: более бюджетная версия для простых задач управления двигателями.
• STM32F4-Discovery от STMicroelectronics: аналогичная плата на базе ARM процессора с широким спектром возможностей.

Заключение

LAUNCHXL-F28069M от Texas Instruments является отличным выбором для разработчиков, которые нуждаются в мощной и гибкой платформе для разработки приложений управления двигателями и обработки сигналов. Совместимость с многочисленными интерфейсами и поддержка инструментов разработки делают эту плату удобной для быстрого прототипирования и внедрения готовых решений.
