KITTYPE2700 LF

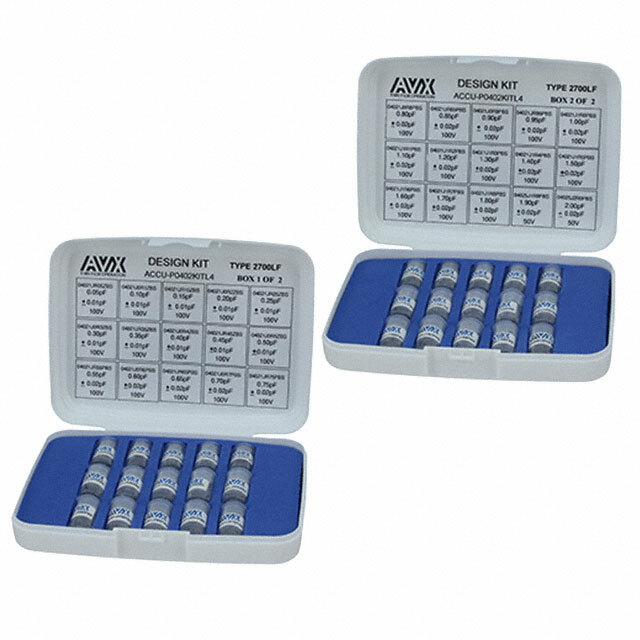

KITTYPE2700 LF от KYOCERA

Общее описание:

Комплект конденсаторов KITTYPE2700 LF от KYOCERA — это набор тонкопленочных конденсаторов с малым значением емкости, предназначенный для высокочастотных приложений. В набор входит 600 конденсаторов различных номиналов (по 20 штук каждого номинала). Эти компоненты идеально подходят для приложений, требующих высокой точности и стабильности работы в высокочастотных диапазонах.

Преимущества:

• Высокая точность: Благодаря тонкопленочной технологии реализованной в этих конденсаторах, обеспечивается высокая точность и стабильность емкости.
• Низкие потери: Низкие диэлектрические потери делают их подходящими для применения в радиочастотных (RF) и микроволновых схемах.
• Компактный размер: Поверхностный монтаж в корпусе 0402 (1005 метрическая система) экономит пространство на печатной плате.
• Высокий Q-фактор: Высокий добротный показатель (Q-фактор) улучшает качество сигнала в ВЧ-схемах.

Недостатки:

• Ограниченное напряжение: Максимальное рабочее напряжение составляет 50В или 100В в зависимости от номинала, что может быть недостаточным для некоторых приложений.

Типовое использование:

• RF и микроволновые схемы
• Волоконно-оптические системы
• Высокочастотные фильтры
• Генераторы сигналов

Рекомендации по применению:

• Рекомендуется использовать в схемах, требующих высокую стабильность и малые потери.
• Монтаж следует производить на чистую, сухую и ровную поверхность печатной платы для достижения наилучших результатов.
• Следует соблюдать осторожность при пайке для предотвращения перегрева компонентов.

Основные технические характеристики:

• Тип: Тонкопленочные конденсаторы
• Диапазон емкости: 0.05 пФ ~ 2 пФ
• Монтаж: Поверхностный монтаж (SMD)
• Номинальное напряжение: 50В, 100В в зависимости от номинала
• Допуск: ±0.01 пФ, ±0.02 пФ
• Количество: 600 штук (по 20 штук каждого из 30 номиналов)
• Корпус: 0402 (1005 метрическая система)

Возможные аналоги:

• AVX Accu-P®
• Murata GRM серий (с аналогичными характеристиками)

Заключение:

Конденсаторы KITTYPE2700 LF от KYOCERA являются отличным выбором для высокочастотных приложений, обеспечивающих высокую точность и стабильность параметров. Благодаря широкому диапазону номиналов и высокому качеству исполнения, данный комплект станет надежным вариантом для разработки и производства ВЧ-схем различной сложности.
