JM38510/65553BSA

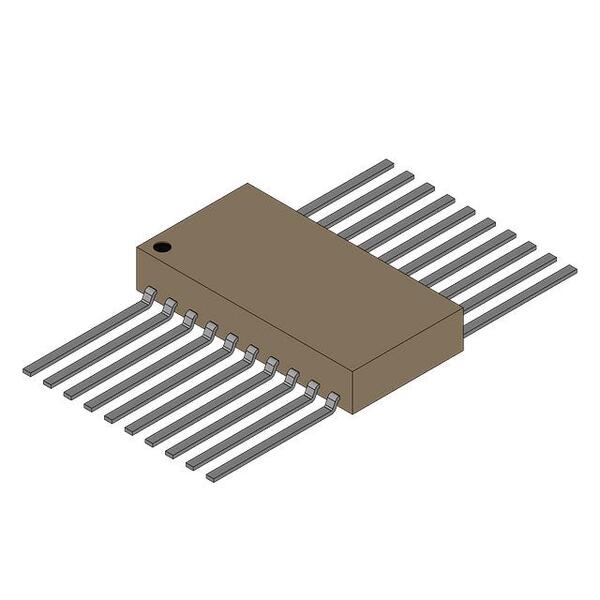

JM38510/65553BSA от Texas Instruments

Общее описание

JM38510/65553BSA — это октавный штырьковый трансивер с 3-состоянием, поставляемый компанией Texas Instruments. Устройство представляет собой 8-битный штырьковый трансивер, который служит для связи между двумя шинами данных, позволяя передавать и принимать информацию в 8-битных пакетах с возможностью установки на высокоимпедансное состояние. Изделие представляет собой высокоинтегрированное решение с высокой скоростью работы и низким энергопотреблением.

Преимущества

• Высокая скорость передачи данных: благодаря технологическому процессу HCT.
• Три состояния вывода: позволяют изолировать устройство от шины, снижая потребление энергии и избегая конфликтов перезаписи данных.
• Совместимость с TTL-уровнем: входы совместимы с уровнем логики TTL, что облегчает интеграцию с различными компонентами.
• Широкий диапазон рабочих температур: от -55°C до 125°C, что делает устройство подходящим для использования в условиях с жесткими температурными требованиями.

Недостатки

• Ограниченная емкость входов: может быть ограничивающим фактором в некоторых высокоскоростных или высоко-нагруженных приложениях.
• Достаточно старый технологический процесс: возможно, менее эффективен в сравнении с современными технологическими решениями.

Типовое использование

• Компьютерные системы: для обмена данными между центральным процессором и периферийными устройствами.
• Интерфейсы периферийных устройств: для управления различными модулями и устройствами ввода-вывода.
• Промышленные системы: для обмена данными между различными компонентами системы автоматизации.

Рекомендации по применению

• Подключение шины питания и заземления должно быть выполнено с минимальной индуктивностью.
• Выводы, не используемые в конкретной конфигурации, должны быть подключены к соответствующим логическим уровням или заземлены.
• Защита от электромагнитных помех (ЭМП) рекомендуется для обеспечения стабильной работы устройства в различных условиях эксплуатации.

Основные технические характеристики

• Типовой диапазон напряжения питания: от 4.5 В до 5.5 В
• Максимальная пропускная способность: до 15 МГц
• Ток потребления в режиме ожидания: до 80 мкА
• Падение напряжения при включении транзисторов: до 0.1 В при токе нагрузки 6 мА
• Термальный диапазон: от -55°C до 125°C
• Входная емкость: до 10 пФ

Варианты и аналоги

• SN74HCT245: идентичный по функциям и параметрам, но подходит для более широкого спектра применений.
• SN74LS245: аналог с немного меньшей скоростью передачи данных, но ниже по потреблению энергии.
• 74ACT245: альтернатива с улучшенными характеристиками временного отклика для высокоскоростных приложений.

Этот компонент идеально подходит для разработчиков, занимающихся созданием высоконадежных систем с высокой производительностью, особенно если требуется поддержка широкого температурного диапазона и совместимость с TTL уровнями логики.
