JM38510/32502SSA

Микросхема JM38510/32502SSA от Texas Instruments

Общее описание

JM38510/32502SSA - это интегральная микросхема серии 54LS373 от компании Texas Instruments. Это восьмиразрядный (октальный) D-триггер с прозрачным сходимостью, который используется для хранения и передачи данных. Он поддерживает три состояния (Tri-State) для упрощения организации шинных интерфейсов и совместного использования данных.

Преимущества

• Прозрачный триггер: Обеспечивает мгновённую передачу данных при наличии управляющего сигнала.
• Три состояния выхода (Tri-State): Возможность отключения выходов, что позволяет подключить несколько устройств к одной шине без конфликта.
• Высокая скорость: Время задержки распространения сигнала составляет всего 20 нс, что делает эту микросхему подходящей для высокоскоростных приложений.
• Широкий диапазон рабочих температур: Подходит для использования в экстремальных условиях (от -55°C до +125°C).

Недостатки

• Не поддерживает RoHS: Микросхема не соответствует требованиям по ограничению использования опасных веществ в электронике.
• Ограниченное напряжение питания: Рабочее напряжение составляет от 4.5 В до 5 В.

Типовое использование

• Хранение и передача данных в широком спектре цифровых систем.
• Конструирование регистров и буферов в микропроцессорных системах.
• Применение в устройствах, требующих совместного использования шины данных.

Рекомендации по применению

1. Соблюдайте диапазон напряжения питания: Убедитесь, что питание сохраняется в пределах от 4.5 В до 5 В.
2. Используйте правильно спроектированные схемы: С учетом времени задержки сигнала для обеспечения синхронизации данных.
3. Применяйте охлаждение при необходимости: На высоких уровнях нагрузки для предотвращения перегрева устройства.

Основные технические характеристики

• Тип выхода: Tri-State, неинвертированный
• Напряжение питания: 4.5 В - 5 В
• Время задержки распространения: 20 нс
• Рабочий температурный диапазон: -55°C до +125°C

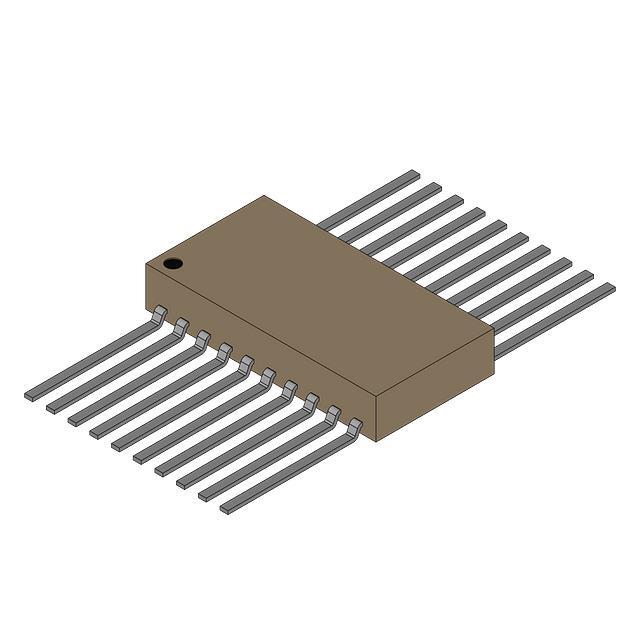

• Корпус: CFP (Ceramic Flat Pack), с 20 выводами

Возможные аналоги

• SN74LS373: Аналогичная микросхема в пластиковом корпусе.
• SN74HCT373: Более низкопотребляющая версия с другими характеристиками по времени задержки.
• SN74ALS373: Устройство с улучшенными скоростными характеристиками.

Использование микросхемы JM38510/32502SSA от Texas Instruments обеспечивает высокую надежность и производительность в цифровых системах благодаря проверенной технологии и устойчивости к экстремальным условиям эксплуатации.
