JM38510/31504BFA

JM38510/31504BFA от Texas Instruments

Общее описание

JM38510/31504BFA представляет собой 4-разрядный синхронный двоичный счетчик производства Texas Instruments. Этот интегральный микросхема предназначена для использования в цифровых системах, требующих синхронного счета. Счетчик выполняет операции последовательного счета вверх с использованием базового тактового сигнала и предоставляет высокую производительность и надежность.

Преимущества

• Высокая скорость работы: Поддержка частоты до 32 МГц.
• Синхронный счет: Гарантирует точное и предсказуемое поведение.
• Широкий диапазон рабочих температур: От -55°C до +125°C, что делает его пригодным для использования в экстремальных условиях.
• Независимость от источника питания: Напряжение питания в диапазоне от 4.5 В до 5.5 В.

Недостатки

• Ограниченное количество разрядов: Только 4 бит, что может быть недостаточно для некоторых приложений.
• Требует положительного фронта для работы: Важно учитывать это при разработке системы.

Типовое использование

• Системы синхронизации: Полезен в схемах, требующих синхронного счета событий.
• Цифровая электроника: Может использоваться в счетчиках, делителях частоты и временных схемах.
• Контроллеры и таймеры: В схемах с высокими требованиями к надежности и точности тайминга.

Рекомендации по применению

• Экранирование: Для работы на высоких частотах рекомендуется организовать экранирование для минимизации электромагнитных помех.
• Тепловое управление: Поскольку микросхема работает при высоких температурах, важно обеспечить надлежащее охлаждение при установке в системы.
• Тестирование: Регулярное тестирование позволяет обеспечить стабильную производительность в конечных продуктах.

Основные технические характеристики

• Тип логики: Двоичный счетчик.
• Направление счета: Вверх.
• Количество элементов: 1.
• Количество разрядов на элемент: 4.
• Сброс: Асинхронный.
• Скорость счета: 32 МГц.
• Тип срабатывания: Положительный фронт.
• Напряжение питания: 4.5 В - 5.5 В.
• Рабочая температура: -55°C до +125°C.
• Монтаж: Поверхностный монтаж.

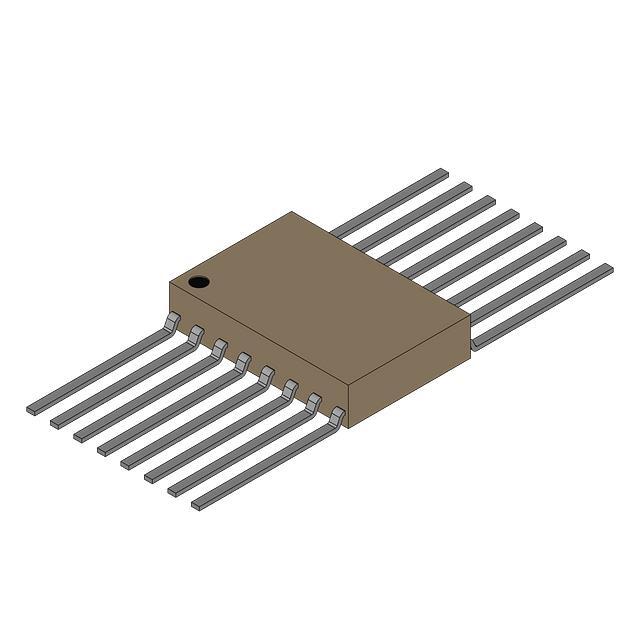

• Корпус: 16-контактный корпус CFP (FlatPack).

Возможные аналоги

• SN54LS161A/NOPB от Texas Instruments.
• 74HC161 от NXP Semiconductors.
• CD4017B от Texas Instruments (10-разрядный счетчик).

Спецификации

Модель JM38510/31504BFA от Texas Instruments — надёжный выбор для применения в различных цифровых схемах, требующих точного и быстрого счета.
