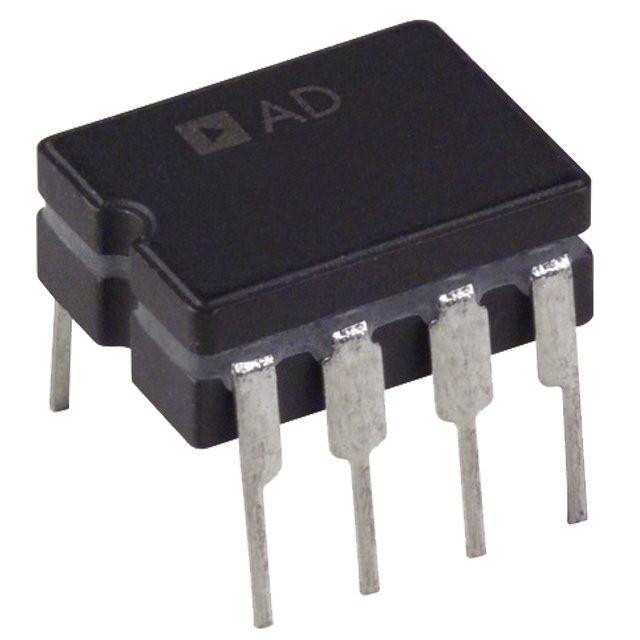

JM38510/11402BPA

JM38510/11402BPA - Операционный Усилитель от Analog Devices

Общее описание:
JM38510/11402BPA — это операционный усилитель на базе J-FET транзисторов (Junction Gate Field-Effect Transistor) от компании Analog Devices. Данный компонент предназначен для использования в высокопрецизионных аналоговых схемах и обеспечивает низкий уровень шума и искажения, благодаря чему идеально подходит для аудиоприложений и высококачественного измерительного оборудования.

Преимущества:

• Высокая точность и стабильность работы.
• Низкий уровень входного смещения.
• Высокая скорость нарастания сигнала.
• Широкий диапазон рабочих температур.
• Высокая надежность и длительный срок службы (военное исполнение).

Недостатки:

• Относительно высокая стоимость по сравнению с аналогичными компонентами гражданского исполнения.
• Ограниченные применения из-за специфики военного стандарта.

Типовое использование:

• Высокопрецизионные измерительные приборы.
• Аудиотехника профессионального уровня.
• Аналоговые вычислительные системы.
• Медицинское оборудование.

Рекомендации по применению:

• Используйте стабилизированные источники питания для обеспечения наибольшей точности.
• Защитите от сильных внешних электромагнитных полей.
• При монтаже соблюдайте рекомендации по тепловому режиму для сохранения надежности работы.

Основные технические характеристики:

• Тип усилителя: J-FET
• Количество схем: 1
• Скорость нарастания: 7.5 В/мкс
• Ток смещения входа: 100 пА
• Напряжение смещения входа: 5 мВ
• Ток потребления: Не указан
• Ток выхода/канал: 50 мА
• Диапазон напряжений питания: 10 В – 40 В
• Рабочий температурный диапазон: -55°C до +125°C (военное исполнение)
• Корпус: 8-CERDIP

Возможные аналоги:

• LM741 — стандартный операционный усилитель, однако с меньшей точностью.
• TL081 — широко используемый J-FET операционный усилитель с более низкой ценой.
• OPA134 от Texas Instruments — высокоточный операционный усилитель с отличными аудиохарактеристиками.

Заключение

JM38510/11402BPA от Analog Devices — отличный выбор для высокоточных применений, где необходим высокий уровень надежности и стабильности параметров. Ideal для военных и аэрокосмических приложений, а также высокоточный измерительной техники.
