Описание для IWR1443FQAGABLR от Texas Instruments

Общее описание

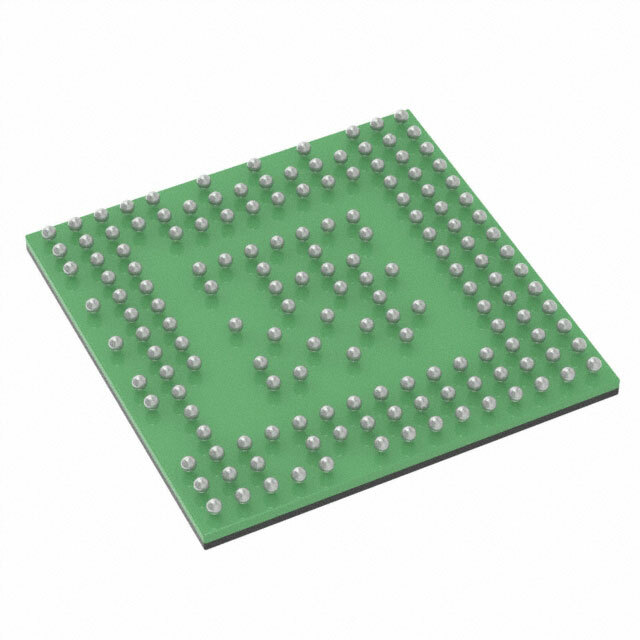

IWR1443FQAGABLR — это высокопроизводительный радиочастотный передатчик-приемник с интегрированным микроконтроллером, разработанный компанией Texas Instruments. Он предназначен для использования в системах радиолокации и бесконтактного измерения, функционирует в диапазоне частот от 76 ГГц до 81 ГГц и обеспечивает высокую точность измерений в различных приложениях. Микросхема упакована в корпус типа 161-FC/CSP и подходит для поверхностного монтажа.

Преимущества

• Высокая точность: Поддержка высоких частот (до 81 ГГц), что позволяет достигать высокой разрешающей способности измерений.
• Интегрированный микроконтроллер: Упрощает разработку систем, уменьшая количество необходимых компонентов и упрощая схему.
• Компактные размеры: Корпус типа 161-LFBGA позволяет использовать чип в компактных устройствах.
• Многофункциональность: Поддержка множества интерфейсов ввода/вывода (I2C, JTAG, SPI, UART), что делает чип гибким для различных задач.

Недостатки

• Сложность в использовании: Для достижения максимальной эффективности требуется достаточно высокая квалификация в области разработки высокочастотных систем.
• Узкая специализация: Подходит в основном для высокоточечных измерительных систем и радиолокации.

Типовое использование

• Автомобильные радары (ADAS): детектирование объектов и определение их удаленности на автотранспорте.
• Промышленные системы измерения: бесконтактное измерение расстояния, скорости, уровня жидкости и других параметров.
• Системы безопасности: обнаружение движения и мониторинг окружения.

Рекомендации по применению

• Теплоотвод: Обязательно обеспечьте хорошую теплопроводность для отвода тепла, чтобы исключить перегрев компонентов.
• Экранирование: Для исключения воздействия радиопомех рекомендуется использовать экранированные корпуса.
• Качественное питание: Важно обеспечить стабильное питание с низким уровнем шума для качественной работы высокочастотного тракта.

Основные технические характеристики

• Диапазон частот: 76 ГГц ~ 81 ГГц
• Максимальная скорость передачи данных: 900 Мбит/сек
• Выходная мощность: 12 дБм
• Память: 576 кБ оперативной памяти (RAM)
• Интерфейсы: I2C, JTAG, SPI, UART
• Количество GPIO: 3
• Напряжение питания: 1.71 В ~ 1.89 В, 3.15 В ~ 3.45 В
• Ток потребления (прием): -
• Ток потребления (передача): -
• Рабочая температура: -40°C ~ 105°C

Возможные аналоги

• AWR1642B от Texas Instruments: Аналогичная микросхема с RADAR-системой, интегрированной в один чип.
• MR2001 от NXP Semiconductors: Альтернативное решенийДля высокочастотных измерений и радиолокации.

Данный продукт отлично подходит для высокоточных систем измерений и радиолокации, требующих компактных и интегрированных решений.
