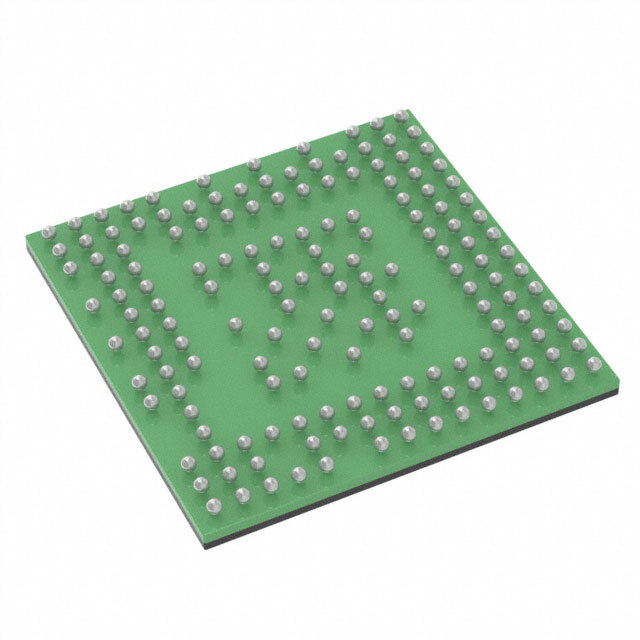

IWR1443FQAGABL

IWR1443FQAGABL от Texas Instruments

Общее описание:

IWR1443FQAGABL – это однокристальное радиочастотное устройство (TxRx) с интегрированным микроконтроллером, разработанное Texas Instruments. Оно работает на частотах 76-81 ГГц и предназначено для различных применений, включая радарные системы и системы мониторинга окружающей среды.

Преимущества:

• Высокая частота: Рабочий диапазон от 76 ГГц до 81 ГГц обеспечивает высокую точность измерений и широкие возможности для различного рода приложений.
• Интеграция: В одном чипе объединены передатчик и приемник, что уменьшает объем и сложность вашей схемы.
• Высокая производительность: Максимальная скорость передачи данных до 900 Мбит/с.

Недостатки:

• Энергопотребление: Относительно высокое энергопотребление может быть недостатком для мобильных или энергоэффективных приложений.
• Сложность внедрения: Требует опыта в работе с высокочастотными схемами и сложными протоколами связи.

Типовое использование:

• Системы автомобильного радара
• Промышленные системы автоматизации и мониторинга
• Медицинское оборудование для контроля жизненных показателей
• Системы безопасности и наблюдения

Рекомендации по применению:

• Питание: Обеспечьте стабильное питание в пределах 1.71V ~ 1.89V и 3.15V ~ 3.45V для стабильной работы устройства.
• Интерфейсы: Используйте I2C, JTAG, SPI или UART для связи с внешними микроконтроллерами и другими компонентами системы.
• Охлаждение: Учитывайте тепловые режимы работы и предусмотрите соответствующее охлаждение, особенно при максимальных нагрузках.

Основные технические характеристики:

• Тип устройства: TxRx + MCU
• Рабочий диапазон частот: 76 ГГц ~ 81 ГГц
• Максимальная скорость передачи данных: 900 Мбит/с
• Выходная мощность: 12 дБм
• Объем памяти: 576 кБ RAM
• Серийные интерфейсы: I2C, JTAG, SPI, UART
• Количество GPIO: 3
• Напряжение питания: 1.71V ~ 1.89V и 3.15V ~ 3.45V
• Температурный диапазон: от -40°C до 105°C (TJ)
• Корпус: 161-LFBGA, FCBGA (10.4x10.4 мм)

Возможные аналоги:

• AWR1443: Аналогичное устройство от Texas Instruments, предназначенное преимущественно для автомобильных приложений.
• IWR1642: Более мощная версия с интегрированным DSP для более сложных задач по обработке сигналов.

С IWR1443FQAGABL вы получите высококачественное решение для задач, требующих высокой точности и интеграции в рамках одного чипа.
