ISO224EVM

ISO224EVM от Texas Instruments

Общее описание

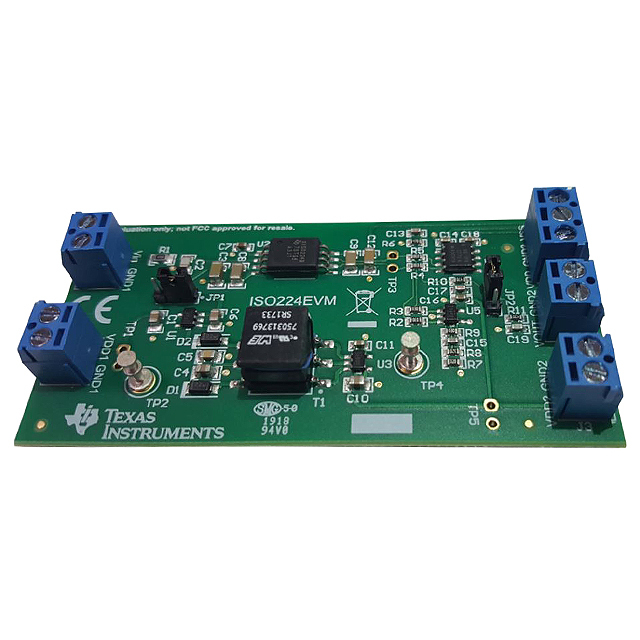

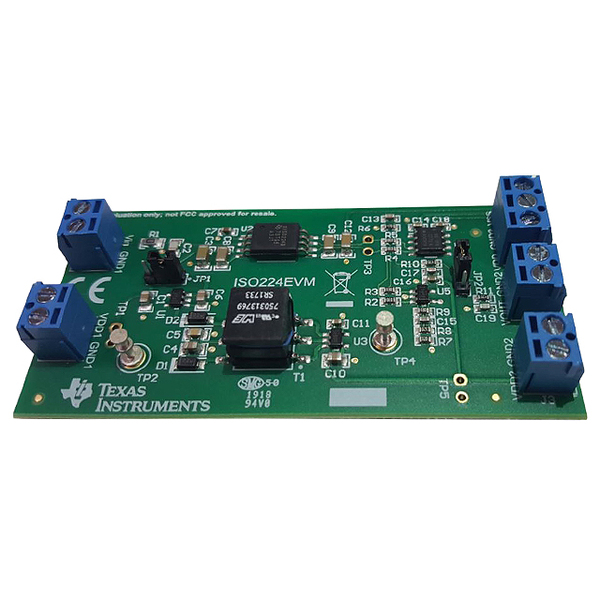

ISO224EVM - это оценочная плата, предназначенная для демонстрации и оценки характеристик и возможностей усилителя с гальванической развязкой ISO224 от Texas Instruments. ISO224 представляет собой высокоточный усилитель с изоляцией, специально разработанный для измерения напряжения в системах высокого напряжения, где требуется надежная гальваническая развязка между измерительными и контролирующими частями цепи.

Преимущества

• Высокая точность: Обеспечивает точные измерения благодаря низким погрешностям и стабильности.
• Гальваническая развязка: Предотвращает взаимодействие между различными частями системы, повышая безопасность и надежность.
• Компактная конструкция: Удобная и простая в использовании оценочная плата, которая может быть легко интегрирована в существующие схемы.
• Высокая защита и устойчивость: Защита от шумов и помех, что делает устройство идеально подходящим для промышленного применения.

Недостатки

• Стоимость: Может быть выше по сравнению с неразвязанными решениями.
• Ограниченная нагрузка: Может потребоваться дополнительная буферизация в силовых приложениях.

Типовое использование

• Измерение напряжения в системах высокого напряжения
• Энергетика и преобразователи энергии
• Промышленные системы автоматизации и управления
• Медицинское оборудование

Рекомендации по применению

• Убедитесь, что входные и выходные сигналы изолированы, для предотвращения замыкания.
• Используйте качественные конденсаторы и резисторы для обеспечения стабильности и точности измерений.
• Обеспечьте надлежащую вентиляцию и охлаждение платы, если это необходимо для вашей системы.

Основные технические характеристики

• Каналов на IC: 1 (один)
• Тип усилителя: С гальванической развязкой
• Выходной сигнал: Дифференциальный
• Время нарастания: 2 В/мкс
• Ток на выход/канал: 18 мА
• Потребляемый ток (основной IC): 6.5 мА
• Напряжение питания, одиночное/двойное (±): 4.5В ~ 18В
• Тип платы: Полностью собранная
• Комплектация: Плата(-ы)

Возможные аналоги

• AMC1200EVM: Похожий усилитель от Texas Instruments с немного иными характеристиками.
• ADUM3190ARQZ: Альтернативное решение от Analog Devices.
• HCNR200: Еще один вариант изоляционного усилителя, обладающий своими уникальными параметрами.

Используйте оценочную плату ISO224EVM для разработки и тестирования ваших высоковольтных измерительных систем, чтобы убедиться в надёжности и точности измерений с гальванической развязкой.
