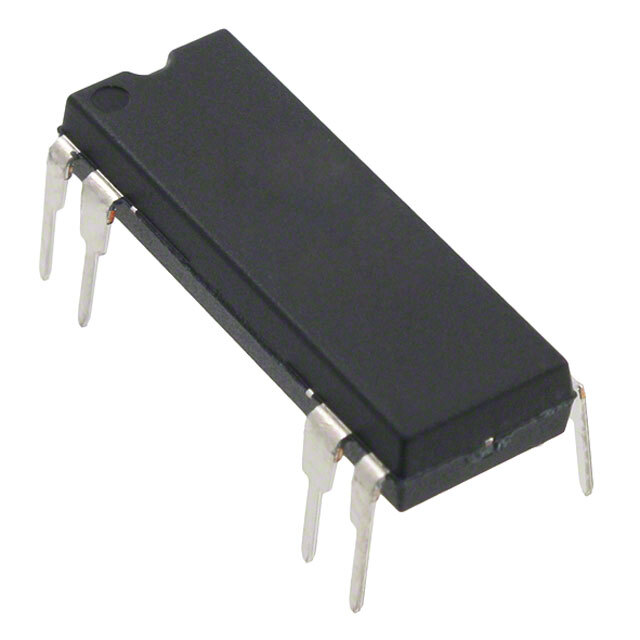

ISO124P

Усилитель электробезопасности ISO124P от Texas Instruments

Общее описание

ISO124P – это высокоэффективный изоляционный усилитель от компании Texas Instruments. Он предназначен для полного гальванического развязывания электрических цепей, обеспечивая передачу аналогового сигнала с минимальными искажениями. Обладая низким уровнем шумов и высокой точностью, ISO124P идеально подходит для использования в промышленных и медицинских системах, где требуется надежная изоляция.

Преимущества

• Высокая степень изоляции: Полная гальваническая развязка между входом и выходом.
• Низкий уровень искажений: Обеспечивает точную передачу аналоговых сигналов.
• Широкий диапазон напряжений питания: Поддержка напряжения питания от 9 до 36 В.
• Удобный форм-фактор: Компактный корпус PDIP-8, подходящий для монтирования через отверстия.

Недостатки

• Относительно небольшая полоса пропускания (50 кГц), что ограничивает его применение в высокочастотных приложениях.

Типовое использование

• Медицинские приборы: Изоляция сигналов от датчиков.
• Промышленные системы управления: Передача сигналов между системами с различными потенциалами заземления.
• Измерительные системы: Преобразование и изоляция аналоговых сигналов.

Рекомендации по применению

1. Питание: Убедитесь, что напряжение питания находится в пределах от 9 до 36 В для корректной работы устройства.
2. Монтаж: Используйте стандартную процедуру пайки для монтажа через отверстия (THT).
3. Фильтрация: Для уменьшения шумов рекомендуется использовать соответствующие конденсаторы фильтрации на выводах питания.

Основные технические характеристики

• Тип усилителя: Изоляционный
• Количество схем: 1
• Скорость нарастания: 2 В/мкс
• Полоса пропускания (-3 дБ): 50 кГц
• Сдвиг напряжения на входе: 20 мВ
• Потребляемый ток: 5 мА
• Ток на выход/канал: 15 мА
• Диапазон напряжений питания: от 9 В до 36 В
• Рабочая температура: от -25°C до 85°C
• Тип корпуса: PDIP-8

Возможные аналоги

• ISO122P от Texas Instruments: Схожие характеристики, но с немного более высокой полосой пропускания.
• AD202 от Analog Devices: Альтернативный изоляционный усилитель для приложений с аналогичными требованиями.

ISO124P от Texas Instruments – это надежное и высокоэффективное решение для задач, требующих гальванической изоляции и точной передачи аналоговых сигналов.
