ISO122P

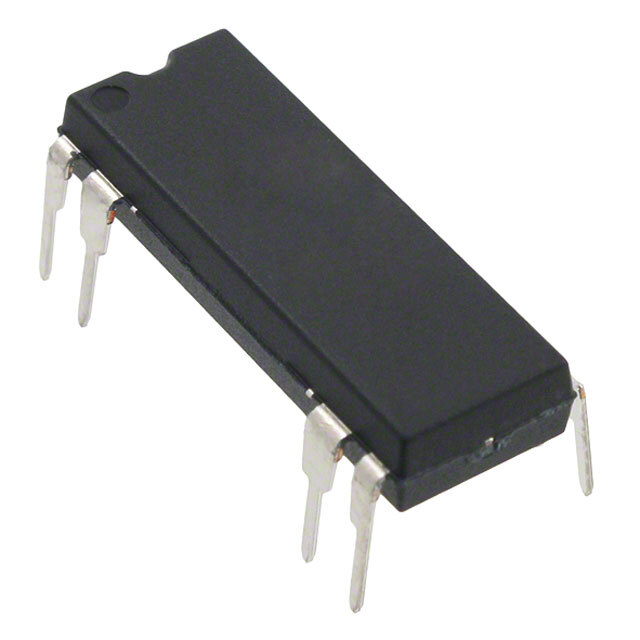

ISO122P от Texas Instruments

Общее описание: ISO122P — это высокоточный изоляционный усилитель от компании Texas Instruments, поставляемый в 8-выводном корпусе PDIP. Он предназначен для передачи аналоговых сигналов через галваническую изоляцию, что обеспечивает защиту от электромагнитных помех и разрядов высокого напряжения. Усилитель использует метод модуляции-демодуляции для передачи сигналов, обеспечивая высокую линейность и низкий уровень дрейфа.

Преимущества:

• Высокая степень изоляции: Обеспечивает выпрямленное напряжение до 1500V RMS.
• Широкий диапазон частот: Граничная частота -3 дБ составляет 50 кГц.
• Низкий дрейф: Обеспечивает стабильную работу в широком диапазоне температур.
• Энергетическая эффективность: Низкое потребление тока (5 мА при передаче сигнала).

Недостатки:

• Лимитированный диапазон рабочих температур: От -25°C до +85°C.
• Ограниченная полоса пропускания: Может не подходить для высокочастотных приложений.

Типовое использование:

• Промышленные системы автоматизации: Для изоляции сенсоров и исполнительных устройств.
• Медицинские приборы: Для электроэнцефалографов и других точных измерительных систем.
• Энергетика: Измерительные системы для высоковольтных сетей.
• Автомобильная электроника: Системы управления двигателем и другие высоконадежные приложения.

Рекомендации по применению:

• Питание и заземление: Используйте отдельные источники питания для изолированных частей схемы для предотвращения пробоев.
• Экранирование: Обеспечьте соответствующее экранирование и подключение для минимизации помех.
• Тестирование: Проведите тестирование в финальной среде для подтверждения работы при заявленных условиях.

Основные технические характеристики:

• Тип усилителя: Изоляционный
• Количество цепей: 1
• Скорость нарастания: 2 В/мкс
• Полоса пропускания (-3 дБ): 50 кГц
• Диапазон входного напряжения смещения: 20 мВ
• Потребляемый ток: 5 мА
• Максимальный выходной ток (на канал): 15 мА
• Диапазон питающих напряжений: 9 В - 36 В
• Рабочая температура: от -25°C до +85°C
• Монтаж: Сквозной монтаж
• Корпус: 8-PDIP

Возможные аналоги:

• ISO124P: Высокоточный изоляционный усилитель от Texas Instruments с аналогичными характеристиками, но в 16-выводном корпусе.
• HCPL-7820: Изоляционный усилитель от Broadcom с аналогичными параметрами, но с ограниченной полосой пропускания (оптический).

ISO122P от Texas Instruments — это надежное решение для изоляции аналоговых сигналов в критических приложениях, требующих высокой точности и безопасности.
