ISO122JP

Изолирующий усилитель ISO122JP от Texas Instruments

Общее описание

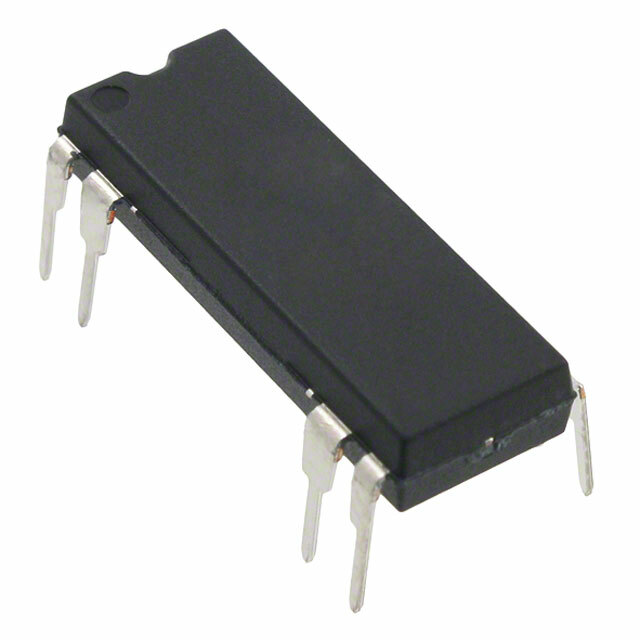

ISO122JP — это изолирующий усилитель производства Texas Instruments, предназначенный для создания гальванической развязки между входным и выходным сигналами. Он способен обеспечивать изоляцию до 1500 В постоянного тока и разработан для высококачественных аналоговых применений, требующих точной передачи сигналов. Корпус усилителя имеет 8 выводов DIP (Dual Inline Package), что упрощает его интеграцию в различные схемы.

Преимущества

• Высокий уровень изоляции: до 1500 В постоянного тока, что обеспечивает безопасность и время жизни электронной системы.
• Низкий уровень смещения напряжения на входе: всего 20 мВ, что позволяет работать в высокоточном режиме.
• Широкий диапазон рабочих температур: от -25 °C до 85 °C, что делает устройство подходящим для использования в неблагоприятных условиях.
• Широкий диапазон напряжения питания: от 9 В до 36 В, что увеличивает гибкость применения.

Недостатки

• Ограниченная полоса пропускания: 50 кГц, что может быть недостаточным для высокоскоростных приложений.
• Относительно высокая потребляемая мощность: 5 мА в типичном режиме работы.

Типовое использование

• Медицинское оборудование: для изоляции высокочувствительных аналоговых сигналов.
• Промышленные датчики и системы управления: для предотвращения помех и повышения надежности систем.
• Автоматизация испытательных стендов: для точного измерения и изоляции сигналов.

Рекомендации по применению

1. Соблюдайте правильное расположение компонентов: для минимизации помех и обеспечения эффективной работы усилителя.
2. Используйте фильтрацию питания: это поможет снизить шумы и повысить стабильность работы устройства.
3. Следуйте рекомендациям производителя: по максимально допустимому напряжению и рабочим условиям.

Основные технические характеристики

• Тип усилителя: Изолирующий
• Количество схем: 1
• Полоса пропускания (3 дБ): 50 кГц
• Скорость нарастания сигнала: 2 В/мкс
• Смещение напряжения на входе: 20 мВ
• Потребляемый ток: 5 мА
• Максимальный выходной ток: 15 мА
• Диапазон напряжения питания: 9 В - 36 В
• Рабочая температура: -25 °C ~ 85 °C
• Корпус: 8-PDIP

Возможные аналоги

• ISO124 от Texas Instruments: имеет аналогичные характеристики, но с некоторыми улучшениями в цепи подавления системных шумов.
• HCNR200 от Avago Technologies: оптрон с непрямым аналогом изоляции для аналогичных применений.

Применяя ISO122JP от Texas Instruments, вы можете быть уверены в надежности и точности работы вашего оборудования в самых различных условиях эксплуатации.
