ISO120BG

ISO120BG от Texas Instruments

ISO120BG – это высокопроизводительный изоляционный усилитель компании Texas Instruments, предназначенный для отвода высоких напряжений и обеспечения гальванической развязки в электрических схемах.

Общее описание:

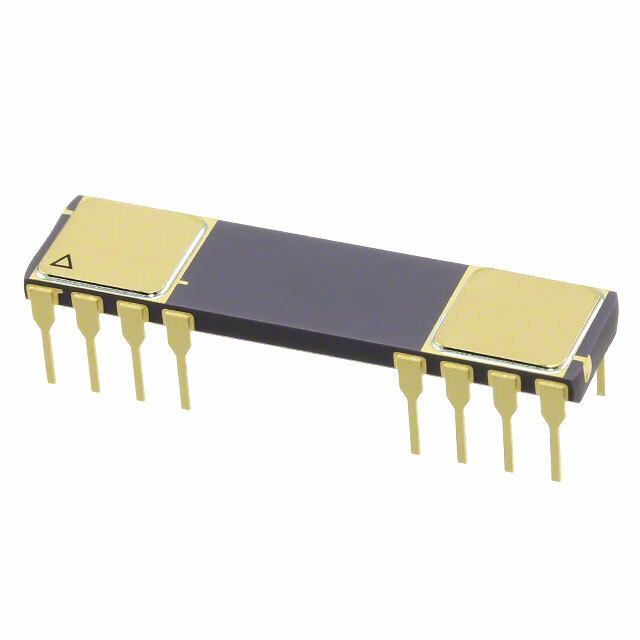

ISO120BG представляет собой оптический усилитель с одной схемой, выполненный в корпусе CDIP с 16 выводами. Он идеально подходит для применения в ситуациях, где требуется высокая степень изоляции между сигналами ввода и вывода, что минимизирует шумовые помехи и другие нежелательные взаимодействия.

Преимущества:

• Высокая степень изоляции: Обеспечивает гальваническую развязку до 1500Vrms.
• Низкий уровень шума: Идеально подходит для точных измерительных систем.
• Стабильность и надежность: Высокая производительность в широком диапазоне температур.
• Простая интеграция: Стандартный корпус CDIP облегчает монтаж и подключение.

Недостатки:

• Низкая полоса пропускания: Около 60 кГц, что может быть недостаточно для высокочастотных приложений.
• Относительно высокая стоимость: Высокотехнологичные решения часто сопровождаются более высокой ценой.

Типовое использование:

• Медицинское оборудование: Изолированные усилители для биомедицинских датчиков.
• Опасные промышленные среды: Системы мониторинга и управления.
• Электрические и энергетические системы: Защита автоматического оборудования и реле.
• Автоматизированные измерительные системы: Высокоточные системы сбора данных.

Основные технические характеристики:

• Тип усилителя: Изоляционный
• Количество схем: 1
• Скорость нарастания: 2В/мкс
• Полоса пропускания (3дБ): 60 кГц
• Входной смещенный ток: 5 мВ
• Потребляемый ток: 4 мА
• Выходной ток (канал): 15 мА
• Диапазон питающих напряжений: от 9 В до 36 В
• Рабочая температура: от -25°C до 85°C
• Корпус: 16-CDIP (0.300", 7.62мм)

Рекомендации по применению:

• Используйте в схемах, где необходимо разделение высоких и низких напряжений для предотвращения электрических пробоев.
• Подходит для систем, требующих высокой точности сигналов.
• Рекомендуется применять в условиях с высокими требованиями к безопасности и надежности.

Возможные аналоги:

• ISO124 от Texas Instruments: Похожий по функционалу изоляционный усилитель с улучшенной полосой пропускания.
• HCNR200 от Broadcom: Оптоизолированный усилитель для аналогичных применений.

Использование изоляционных усилителей, таких как ISO120BG от Texas Instruments, способствует повышению надежности и безопасности ваших электронических схем, обеспечивая надежную защиту и точность измерений.
