ISO103

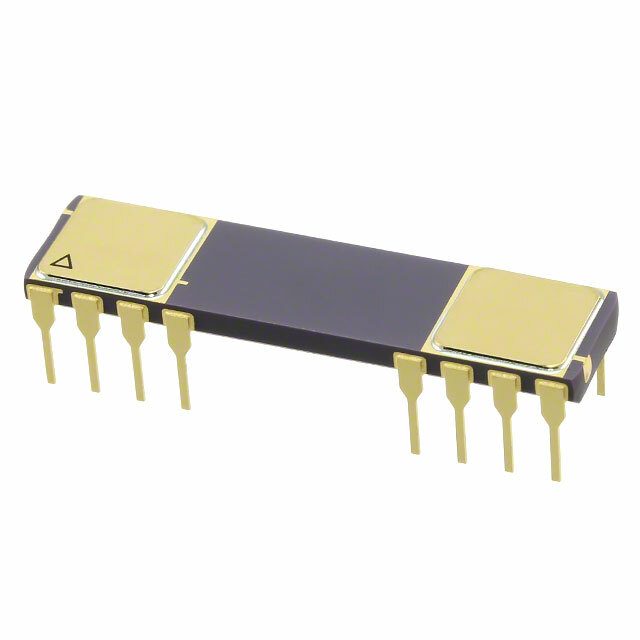

Изолирующий операционный усилитель ISO103 от Texas Instruments

Общее описание: ISO103 — это изолирующий операционный усилитель от компании Texas Instruments, предназначенный для передачи аналоговых сигналов через изоляционные барьеры с минимальным шумом и потерь сигнала. Данный усилитель включает в себя один канал и выполнен в корпусе CDIP с 16 выводами. ISO103 имеет встроенную изоляцию, что позволяет использовать его в приложениях с высокими требованиями к безопасности и надежности.

Преимущества:

• Высокий уровень изоляции, что обеспечивает защиту пользователя и оборудования.
• Низкая задержка сигнала и высокая точность передачи.
• Широкий диапазон входных и выходных напряжений.
• Стабильная работа в широком диапазоне температур от -25°C до 85°C.
• Надежная работа в условиях с высоким уровнем шума.

Недостатки:

• Ограниченная полоса пропускания (20 кГц), что может быть недостаточно для некоторых высокочастотных приложений.
• Относительно высокий ток потребления (90 мА).

Типовое использование:

• Медицинское оборудование.
• Промышленные системы управления и автоматизации.
• Преобразователи данных.
• Системы мониторинга и управления энергией.
• Авиационная и автомобильная электроника.

Рекомендации по применению:

• Следите за правильной разводкой цепей и используйте хорошие практики проектирования для обеспечения изоляции и минимизации помех.
• Обеспечьте достаточное охлаждение усилителя, особенно в условиях высокой температуры.
• Используйте соответствующие компоненты на входе и выходе для обеспечения максимальной эффективности работы устройства.

Основные технические характеристики:

• Тип усилителя: Изолирующий операционный усилитель.
• Количество каналов: 1.
• Скорость нарастания выходного сигнала: 1.5 В/мкс.
• Полоса пропускания: 20 кГц.
• Входное смещение напряжения: 20 мВ.
• Ток потребления: 90 мА.
• Ток выхода на канал: 15 мА.
• Диапазон напряжения питания: от 20 В до 36 В.
• Рабочая температура: от -25°C до 85°C.
• Корпус: CDIP-16 (свинцовый корпус с 16 выводами).

Возможные аналоги:

• ISO104: более современный аналог с улучшенными характеристиками.
• ISO124: похожий изолирующий усилитель с близкими параметрами.
• AD202 от Analog Devices: изолирующий операционный усилитель с аналогичными функциями.

Использование ISO103 от Texas Instruments позволяет создать безопасные и надежные системы с изоляцией, минимальной задержкой сигнала и стабильной работой при различных условиях эксплуатации.
