ISO102B

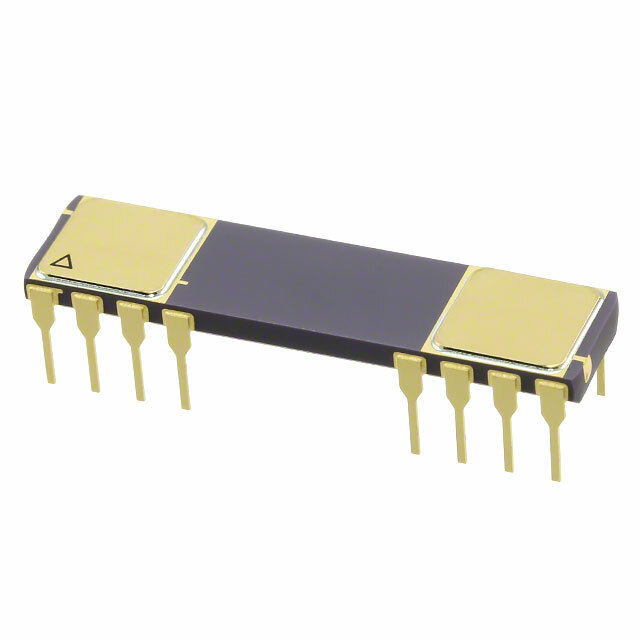

ISO102B от Texas Instruments

Общее описание

ISO102B — это изолирующий операционный усилитель от Texas Instruments, предназначенный для приложений с высокими требованиями к изоляции. Этот компонент обеспечивает высокую степень гальванической развязки между входом и выходом, что важно для защиты чувствительной электроники и уменьшения шума.

Преимущества

• Высокая степень изоляции: Гальваническая развязка для обеспечения безопасности и защиты критичных компонентов электросхем.
• Широкий диапазон рабочих температур: Возможность работы в температурном диапазоне от -25°C до +85°C.
• Низкий входной ток смещения и смещение по напряжению: Оптимально для прецизионных измерений и контроля в промышленных условиях.

Недостатки

• Устаревший статус: Данный компонент снят с производства, и его замена может потребовать поиска аналогов в случае необходимости.
• Большой корпус: Размеры корпуса могут ограничивать применение в компактных устройствах.

Типовое использование

• Медицинское оборудование: Для обеспечения изоляции в системах электрокардиограммы (ЭКГ) и других медицинских приборах.
• Промышленные системы: В качестве изолирующих усилителей в системах управления и автоматизации.
• Изолированные измерительные системы: Для улучшения точности и надежности данных в аналоговых и цифровых измерительных системах.

Рекомендации по применению

• Избегайте перегрузок по напряжению: Превышение допустимых значений может привести к некорректной работе устройства.
• Правильный монтаж: Монтируйте компонент в соответствии с рекомендациями производителя для максимальной эффективности изоляции.
• Использование в паре с другими компонентами: При необходимости применения аналоговых цепей используйте ISO102B совместно с подходящими фильтрами и стабилизаторами.

Основные технические характеристики

• Тип усилителя: Изолирующий
• Количество каналов: 1
• Скорость нарастания: 0.5 В/мкс
• Полоса пропускания -3дБ: 70 кГц
• Входной ток смещения: 15 мВ
• Ток потребления: 25 мА
• Ток на выходе (канал): 5 мА
• Напряжение питания: от 20 В до 40 В
• Диапазон рабочих температур: от -25°C до +85°C
• Корпус: 16-CDIP

Возможные аналоги

• ISO122 от Texas Instruments: Аналогичный изолирующий усилитель с улучшенными параметрами.
• AD202 от Analog Devices: Изолирующий усилитель с широким применением в медицинских и промышленных приложениях.

Заключение

ISO102B от Texas Instruments — надежный изолирующий операционный усилитель для критически важных приложений с высокими требованиями к изоляции и снижению шума. Однако по причине снятия с производства, при необходимости стоит рассмотреть аналогичные современные компоненты.

Для получения более подробной информации, пожалуйста, обратитесь к [документации на официальном сайте](https://www.ti.com/product/ISO102B).
