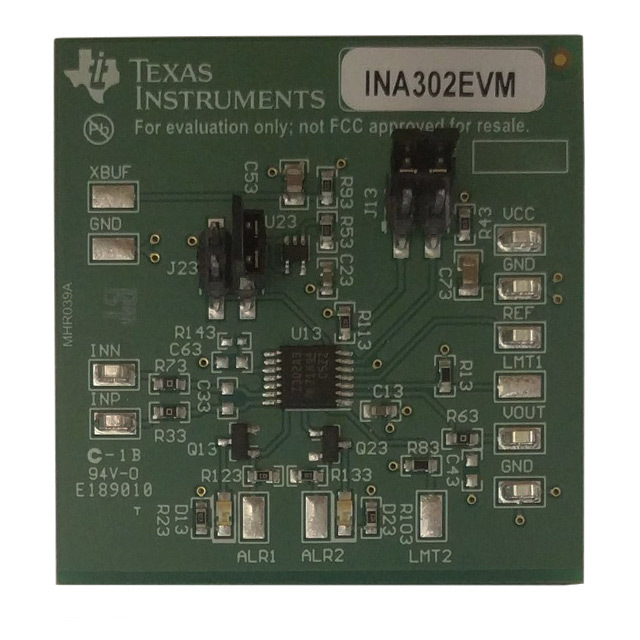

INA302EVM

Описание для INA302EVM от Texas Instruments

Общее описание

INA302EVM – это отладочное устройство (evaluation module), предназначенное для демонстрации возможностей и характеристик интегральной микросхемы INA302 от Texas Instruments. Микросхема INA302 представляет собой высокоточный токовый монитор, который идеально подходит для измерения и мониторинга тока в различных приложениях с высоким уровнем требований к точности и надежности.

Преимущества

• Высокая точность измерений: Встроенная микросхема INA302 обеспечивает высокую точность при измерении тока.
• Широкий диапазон линейного измерения: Позволяет использование во многих различных приложениях.
• Легкость в использовании: Отладочная плата проста в установке и настройке, что позволяет быстро начать работу.
• Дифференциальный вход с высокой общимодовой помехоустойчивостью: Обеспечивает точные измерения в условиях различных внешних помех.

Недостатки

• Ограниченные температуры работы: Подходит не для всех экстремальных условий.
• Зависимость точности от внешних элементов: Иногда может требоваться дополнительное калибровочное оборудование.

Типовое использование

• Системы управления электропитанием
• Энергетические системы
• Промышленные контрольные установки
• Механизмы защиты от перегрузки по току
• Автоматизация процессов

Рекомендации по применению

• Используйте эту отладочную плату для первичного тестирования возможностей микросхемы INA302.
• Внедряйте измерения тока в системах, требующих высокой точности и надежности.
• При необходимости совмещайте использование с другими аналогичными мониторинговыми устройствами для повышенной точности и надежности.

Основные технические характеристики

• Диапазон измеряемых токов: Проектируется на измерение свыше 10 А (зависит от конфигурации).
• Рабочее напряжение: 2.7V - 5.5V.
• Входное смещение: 10 μV.
• Частотный диапазон: 10 кГц.
• Встроенный сигнал тревоги: Два порога с возможностью настройки.

Возможные аналоги

• INA303 – Микросхема аналогична INA302, но с улучшенными характеристиками.
• INA226 – Токовый монитор с поддержкой I2C для легкого интерфейса.
• AD8418 от Analog Devices – Высокоточный токовый монитор аналогичного назначения.

Заключение

Отладочные платы, такие как INA302EVM от Texas Instruments, являются идеальными инструментами для тестирования и внедрения высокоточных токовых мониторов в различные энергетические и промышленные системы. Стоит обратить внимание на их простоту в применении и высокую точность, что делает их привлекательным выбором для инженеров и разработчиков.
