INA296AEVM

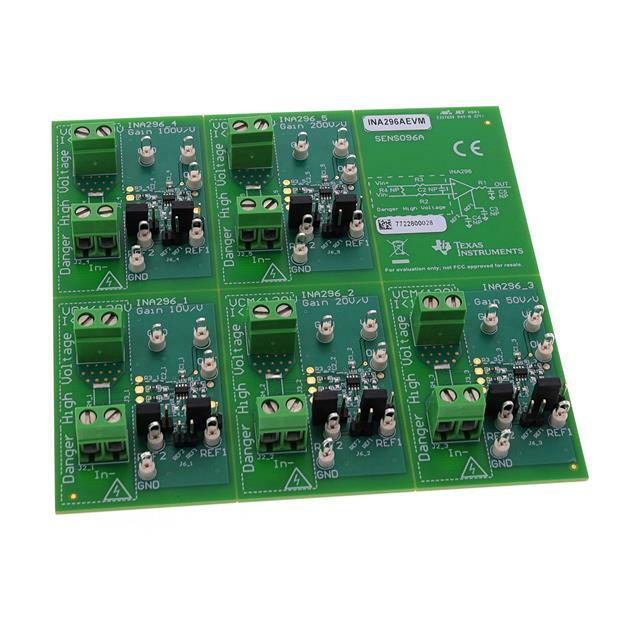

Плата оценки INA296AEVM от Texas Instruments

Общее описание

Плата оценки INA296AEVM разработана для демонстрации работы и оценки характеристик усилителя для измерения тока INA296A от Texas Instruments. Этот мощный усилитель обеспечивает высокую точность измерений на высоких скоростях, благодаря широкому диапазону напряжений питания и высокой полосе пропускания. INA296A чаще всего используется для мониторинга и защиты мощных систем, таких как источники питания, зарядные устройства и промышленные блоки питания.

Преимущества

• Высокая точность: Обеспечивает точное измерение тока с малым уровнем ошибок.
• Широкий диапазон питания: Позволяет работать в диапазоне от 2,7 В до 20 В.
• Высокая полоса пропускания: 1,1 МГц, что позволяет использовать устройство в высокоскоростных приложениях.
• Высокая скорость нарастания: 8 В/мкс, что способствует быстрому отклику на изменения сигналов.
• Компактная и легкая в использовании плата: Помогает быстро начинать работу и производить необходимые тесты.

Недостатки

• Чувствительность к шуму: Высокая скорость работы может привести к чувствительности к шумам, что требует качественного экранирования.
• Ограничения по рабочей температуре: Требует проверки температурных условий эксплуатации.

Типовое использование

• Мониторинг мощности: Использование в системах контроля мощности для повышения надежности и энергопотребления.
• Промышленные системы: Применение в системах управления производственными линиями для точного мониторинга тока.
• Автомобильная электроника: Использование в автомобильных системах для безопасности и эффективности управления энергией.

Рекомендации по применению

• Используйте качественное экранирование для минимизации шумов.
• Проверяйте рабочие условия температуры, чтобы предотвратить перегрев.
• Для наилучших результатов используйте рекомендованный диапазон напряжения питания от 2,7 В до 20 В.

Основные технические характеристики

• Тип усилителя: Усилитель для измерения тока
• Количество каналов: 1 (одиночный)
• Скорость нарастания: 8 В/мкс
• Полоса пропускания (3 дБ): 1,1 МГц
• Ток на канал: 2,5 мА
• Напряжение питания: 2,7 В ~ 20 В
• Тип платы: Полностью укомплектованная
• Входящие компоненты: Плата(ы)
• Используемая часть интегральной схемы: INA296A

Возможные аналоги

• INA181-Q1: Универсальный усилитель для измерения тока с диапазоном напряжения от 2,7 В до 5,5 В.
• INA240: Прецизионный усилитель измерения тока с повышенной помехоустойчивостью.

Использование платы оценки INA296AEVM от Texas Instruments позволит легко и быстро оценить все преимущества и характеристики усилителя INA296A для вашего приложения.
