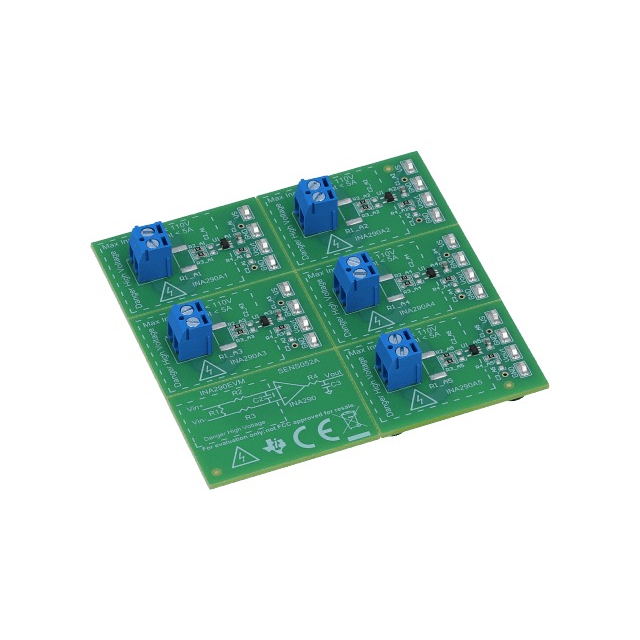

INA290EVM

INA290EVM от Texas Instruments

Общее описание

INA290EVM представляет собой демонстрационную плату (Evaluation Module) для высокоточного усилителя мониторинга тока INA290 от Texas Instruments. Этот модуль предназначен для оценки производительности микросхемы INA290, которая используется в приложениях мониторинга тока низкого уровня, где критичны высокое разрешение и точность.

Преимущества

• Высокая точность: Обеспечивает точные измерения тока благодаря малому смещению и высокому усилению.
• Широкий диапазон входного напряжения: поддерживает работу от 2.7V до 20V.
• Компактный дизайн: Малый размер платы дает возможность использовать её в ограниченных пространствах.
• Легкость использования: Плата полностью укомплектована и готова к использованию, что позволяет быстро начать тестирование и оценку.

Недостатки

• Ограниченное количество каналов: Один канал на микросхеме может быть недостаточным для приложений, требующих многоканального мониторинга.

Типовое использование

• Мониторинг тока в системах питания.
• Контроль заряда и разряда в аккумуляторных системах.
• Энергетический менеджмент в портативных устройствах.
• Измерение тока в промышленных системах управления.

Рекомендации по применению

• Используйте INA290EVM для быстрого прототипирования и анализа производительности в ваших схемах.
• Подключите входные и выходные разъемы согласно документации для точных результатов.
• Обеспечьте надлежащее заземление и экранирование для минимизации электрических шумов.

Основные технические характеристики

• Количество каналов: 1 (одноканальный)
• Тип усилителя: Усилитель мониторинга тока
• Тип выхода: Однополюсный (Single-Ended)
• Скорость нарастания: 2V/µs
• Полоса пропускания: 800 кГц
• Потребляемый ток (главный ИС): 350 µA
• Напряжение питания: 2.7V - 20V
• Тип платы: Полностью собранная (Fully Populated)
• Комплектация: Плата
• Используемая микросхема: INA290

Возможные аналоги

• INA240 - также от Texas Instruments, обеспечивает высокую точность при широком диапазоне напряжений.
• LTC6102 - от Analog Devices, аналогичный высокоточный усилитель мониторинга тока.

Заключение

INA290EVM от Texas Instruments — это надежная и точная демонстрационная плата для оценки возможностей усилителя мониторинга тока INA290. Она идеально подходит для различных приложений, требующих точного измерения тока и высокой производительности.
