INA254EVM

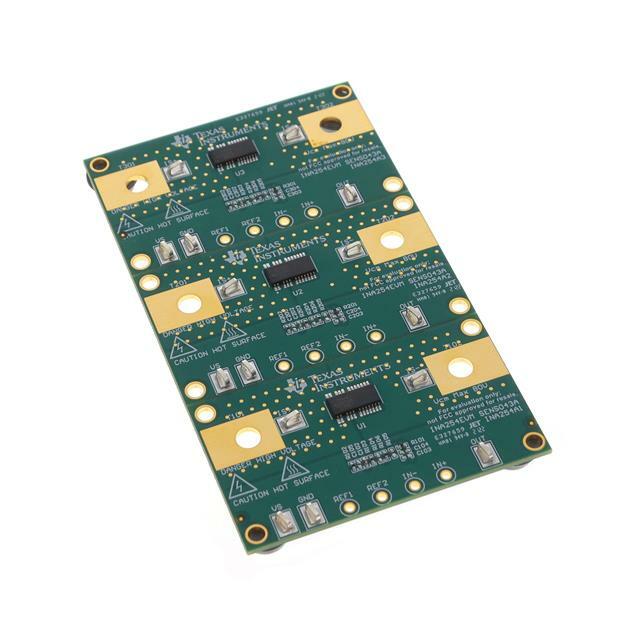

Модуль оценки INA254EVM от Texas Instruments

Общее описание

Модуль оценки INA254EVM от Texas Instruments представляет собой высокоточный инструмент для измерения тока. Он основан на интегральной схеме INA254, которая совмещает в себе прецизионный усилитель тока и шунт с низким сопротивлением. Этот модуль идеально подходит для разработки и тестирования приложений, в которых необходимо измерение тока с высокой точностью.

Преимущества

• Высокоточная измерение тока: Интегрированный прецизионный усилитель обеспечивает высокую точность измерений.
• Встроенный шунт резистор: Модуль оснащен низкоомным шунтом для точного измерения тока.
• Простота использования: Интуитивно понятный интерфейс и поддержка широкого диапазона напряжений делают модуль удобным в использовании.
• Готовое решение: Полностью собранная и протестированная схема, готовая к использованию.

Недостатки

• Ограниченная входная полоса пропускания: В некоторых высокочастотных приложениях может потребоваться схема с большей полосой пропускания.

Типовое использование

Модуль оценки INA254EVM идеально подходит для различных применений, включая:

• Измерение тока в системах питания.
• Мониторинг энергии в промышленных установках.
• Контроль токов в аккумуляторных системах.
• Применения в сфере автомобильной электроники.

Рекомендации по применению

• Настройка: Перед началом использования модуля рекомендуется ознакомиться с документацией и выполнить начальную настройку.
• Тестирование: Подключите модуль к вашему устройству для тестирования и мониторинга текущих параметров.
• Анализ данных: Используйте предоставленные результаты для оптимизации и улучшения вашей системы.

Основные технические характеристики

• Тип усилителя: Усилитель измерения тока
• Количество каналов: Один (Single)
• Тип выхода: Однополярный
• Входное напряжение питания: 2.7В - 5.5В
• Скорость нарастания: 2.4 В/мкс
• Полоса пропускания: 350 кГц
• Ток потребления: 3 мА
• Тип платы: Полностью собранная и протестированная

Возможные аналоги

• INA226EVM: Альтернативный модуль с высокой точностью и широким диапазоном измерений.
• ACS723: Датчик тока от других производителей, с аналогичными характеристиками, но доступный по более низкой цене.

Заключение

Модуль оценки INA254EVM от Texas Instruments представляет собой высоконадежное и точное решение для измерения тока в различных приложениях. Этот модуль обеспечивает высокую точность и стабильность измерений, что делает его незаменимым инструментом для разработчиков электронных систем.

Для получения более подробной информации о модуле оценки INA254EVM, пожалуйста, ознакомьтесь с официальной документацией от производителя Texas Instruments.
