INA241BEVM

Описание для сайта

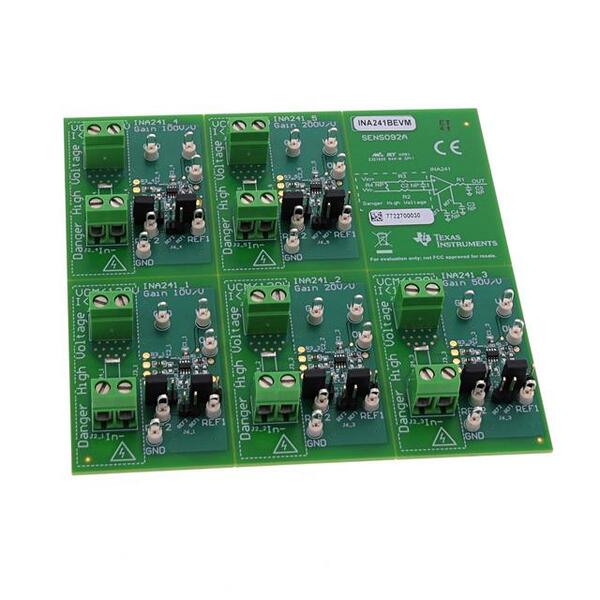

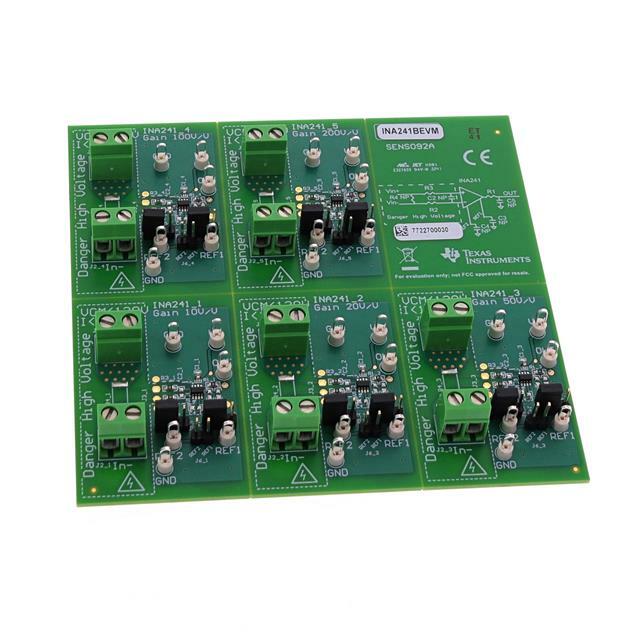

Texas Instruments INA241BEVM

Общее описание: Модуль оценки INA241BEVM от Texas Instruments (TI) предназначен для демонстрации возможностей прецизионного усилителя тока INA241B. Этот усилитель позволяет производить точные измерения токов в различных приложениях, включая системы управления электропитанием и мониторинг батареек.

Преимущества:

• Высокая точность измерений благодаря низкому смещению и высоким параметрам CMRR (коэффициенту подавления синфазного сигнала).
• Универсальность: может использоваться для измерения постоянного и переменного тока.
• Широкий диапазон питания: от 2.7 В до 20 В.
• Встроенные фильтры для подавления шума.

Недостатки:

• Высокая стоимость относительно некоторых аналогов.
• Требует знаний в области электроники для правильного применения и настройки.

Типовое использование:

• Системы управления источниками питания.
• Мониторинг состояния батареек и аккумуляторов.
• Поддержка двигателей и систем управления.
• Промышленные и бытовые приборы.

Рекомендации по применению:

• Обеспечьте правильное питание модуля (от 2.7 В до 20 В).
• Подключите входы для измерения тока через соответствующие клеммы на плате.
• Используйте встроенные фильтры для минимизации шума и повышения точности измерений.

Основные технические характеристики:

• Диапазон напряжения питания: 2.7 В ~ 20 В
• Полоса пропускания: 1.1 МГц
• Скорость нарастания сигнала: 8 В/мкс
• Ток выхода на канал: 2.5 мА
• Тип усилителя: Прецизионный усилитель тока
• Содержимое комплекта: Собранная плата

Возможные аналоги:

• INA219 от Texas Instruments
• ACS712 от Allegro MicroSystems
• MAX4173 от Maxim Integrated

Для получения максимальной точности и стабильности, рекомендуем использовать данный модуль с учетом всех рекомендаций производителя и соблюдать правила техники безопасности при работе с электрическими цепями.
