Модуль оценки INA236EVM от Texas Instruments

Общее описание

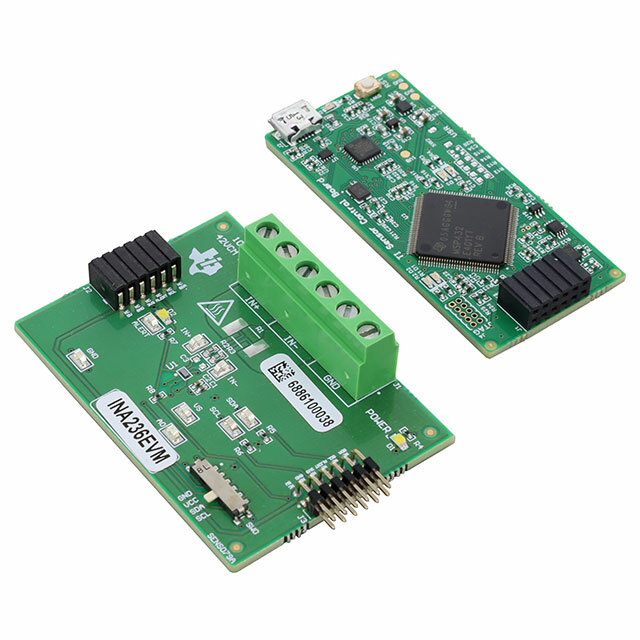

INA236EVM – это модуль оценки от Texas Instruments, предназначенный для тестирования и анализа работы высокоточного усилителя тока INA236. Этот усилитель тока позволяет измерять ток в диапазоне низкого напряжения с высокой точностью и минимальными искажениями. Модуль идеально подходит для разработчиков, стремящихся интегрировать этот компонент в свои проекты, и предоставляет удобный способ его испытаний и диагностики.

Преимущества

• Высокая точность: INA236 обеспечивает точные измерения с минимальным температурным дрейфом.
• Широкий диапазон напряжений питания: Модуль поддерживает питание от 1,7 В до 5,5 В, что делает его совместимым с различными системами.
• Компактный и удобный: Полностью укомплектованная плата с необходимыми разъемами и кабелями для быстрого начала работы.

Недостатки

• Ограниченная выходная мощность: Выходные возможности тока ограничены 10 мА на канал.
• Требует внешнего источника питания: Для работы необходимы внешние компоненты для подачи питания.

Типовое использование

• Мониторинг батареи: Применение в системах мониторинга состояния батарей, где требуются точные измерения тока.
• Управление питанием: Использование в схемах управления питанием для мониторинга потребляемого тока.
• Защита цепей: Встроение в схемы для защиты от перегрузок и аномальных условий тока.

Рекомендации по применению

• РАЗМЕЩЕНИЕ: Устанавливайте модуль на чистую и устойчивую поверхность, чтобы избежать механических повреждений.
• ПОДКЛЮЧЕНИЕ: Перед подключением убедитесь, что все соединения и провода закреплены правильно и надежно.
• ПРОВЕРКА: Проверьте напряжение питания перед включением питания, чтобы избежать повреждения компонентов.

Основные технические характеристики

• Количество каналов на ИС: 1
• Тип усилителя: Усилитель тока
• Выходной тип: Однополярный
• Ток на выход/канал: 10 мА
• Потребляемый ток (основная ИС): 300 µА
• Напряжение питания: 1.7В ~ 5.5В
• Тип платы: Полностью укомплектованная
• Комплектация: Плата, кабели
• Используемая ИС/партия: INA236

Возможные аналоги

• INA230EVM: Модуль оценки для аналогичного усилителя тока с увеличенной функциональностью.
• INA233EVM: Подобный модуль с расширенными возможностями по мониторингу и управлению питанием.

Модуль оценки INA236EVM от Texas Instruments – это надежный и точный инструмент для разработчиков, стремящихся улучшить свои системы мониторинга тока. Он обеспечивает высокий уровень точности, надежности и простоты использования, что делает его идеальным для множества приложений.
