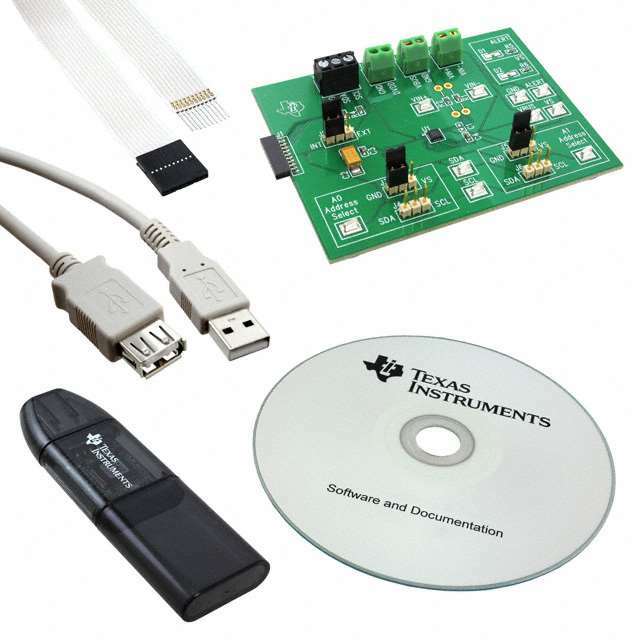

Модуль оценки INA230EVM от Texas Instruments

Общее описание

Модуль оценки INA230EVM предназначен для демонстрации возможностей высокоточного монитора тока INA230 от Texas Instruments. Этот модуль позволяет пользователям легко оценить производительность и функциональность ИС INA230 в реальных приложениях мониторинга тока.

Преимущества

• Высокая точность: INA230 обеспечивает высокоточное измерение тока с малой погрешностью.
• Широкий диапазон напряжения питания: Поддержка напряжения питания от 2.7 В до 5.5 В.
• Интегрированный АЦП: Встроенный 16-разрядный АЦП для точного измерения.
• Широкий диапазон измеряемого напряжения: Возможность измерения напряжения до 36 В.
• Гибкость интерфейса: Поддержка шины I²C для простого подключения к микроконтроллерам и другим устройствам.

Недостатки

• Ограниченная поддержка аналоговых выходов: Требуется цифровое значение для использования с большинством микроконтроллеров.
• Требуется внешний микроконтроллер: Для работы модуля требуется наличие внешнего микроконтроллера для управления и считывания данных.

Типовое использование

• Мониторинг тока в источниках питания: Идеален для применения в источниках питания для мониторинга потребляемой мощности.
• Управление батареями: Подходит для использования в системах управления батареями и зарядных устройствах.
• Энергетический менеджмент: Используется в системах управления энергопотреблением для контроля и оптимизации энергопотребления в различных устройствах.

Рекомендации по применению

• Подключите модуль к источнику питания в пределах допустимого диапазона (от 2.7 В до 5.5 В).
• Используйте разъемы и интерфейсы шины I²C для подключения к микроконтроллеру.
• Настройте микропрограмму для считывания данных с INA230 через шину I²C.

Основные технические характеристики

• Диапазон питания: 2.7 В - 5.5 В
• Максимальное измеряемое напряжение: 36 В
• Разрядность АЦП: 16 бит
• Интерфейс: I²C
• Точность измерения: Высокая, с малой погрешностью

Возможные аналоги

• INA219: Простая в использовании ИС для мониторинга напряжения и тока.
• INA226: Подобная ИС, также от Texas Instruments, с улучшенными характеристиками для высокоточного мониторинга.
• LTC2945: Монитор питаемого напряжения и тока от Analog Devices.

Модуль оценки INA230EVM предоставляет удобную платформу для оценки и тестирования высокоточного монитора тока INA230, что делает его отличным выбором для широкого спектра приложений в энергетике и управлении батареями.
