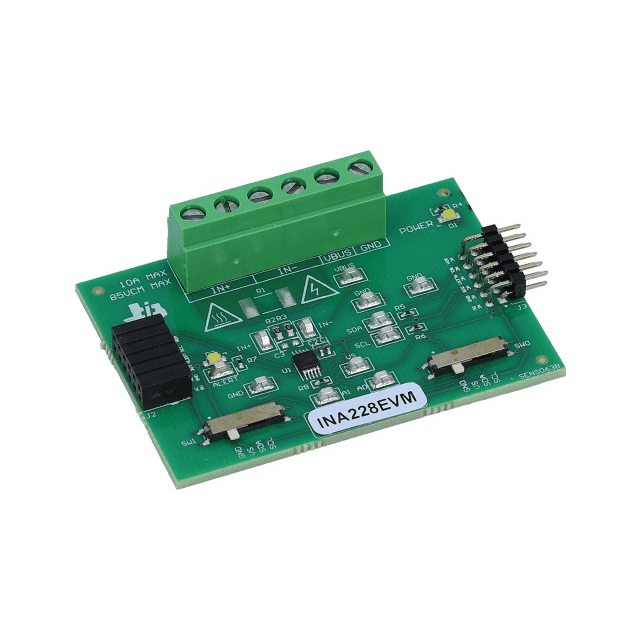

INA228EVM от Texas Instruments

Общее описание

INA228EVM - это отладочная плата для измерительного усилителя тока серии INA228 от Texas Instruments. Этот модуль предназначен для точного измерения напряжения и тока в различных схемах и устройствах. В составе отладочной платы находится сам измерительный усилитель, а также необходимая обвязка, что позволяет пользователю быстро начать работу с компонентом и оценить его характеристики в реальных условиях.

Преимущества

• Высокая точность измерений: Усилитель тока INA228 обеспечивает низкий уровень ошибки и стабильную работу в широком диапазоне условий.
• Удобство использования: Полностью населенный монтажный модуль позволяет быстро и легко подключить компонент к вашей схеме для тестирования.
• Широкий диапазон напряжений питания: Питание от 2.7В до 5.5В обеспечивает гибкость при использовании в различных схемах.
• Низкое потребление тока: Модуль потребляет всего 640 µA, что позволяет использовать его в энергосберегающих приложениях.

Недостатки

• Ограниченное количество каналов: Модуль имеет только один канал для измерения тока, что может быть недостаточно для многоканальных приложений.
• Необходимость дополнительных компонентов: Для полноценного использования могут потребоваться дополнительные компоненты и программирование.

Типовое использование

• Энергоэффективные системы: Мониторинг и контроль потребления энергии в различных устройствах и системах.
• Батарейные устройства: Измерение и контроль тока в устройствах, работающих от аккумуляторов.
• Системы управления питанием: Использование в схемах, где требуется точное измерение тока для регулирования и мониторинга источников питания.

Рекомендации по применению

• Следите за правильным подключением земли и мощностных шунтов для обеспечения точного измерения.
• Убедитесь, что используемый диапазон питания соответствует требованиям усилителя.
• При необходимости используйте дополнительные фильтры и допустимые внешние компоненты для улучшения стабильности и точности измерений.

Основные технические характеристики

• Количество каналов: 1 (одноканальный)
• Тип усилителя: Усилитель для измерения тока
• Тип выхода: Одноконцевой
• Потребляемый ток: 640 µA
• Диапазон напряжений питания: от 2.7В до 5.5В
• Тип платы: Полностью населенная платформа

Возможные аналоги

• INA226: Усилитель измерения тока с встроенным 16-разрядным АЦП.
• INA219: Высокоточный усилитель для измерения напряжения шунта с интерфейсом I2C.
• INA230: Усилитель для измерения тока с интерфейсом SMBus и встроенным АЦП.

Эта отладочная плата поможет вам быстро и легко ознакомиться с возможностями измерительного усилителя тока INA228 и его преимуществами в вашем проекте.
