INA216EVM

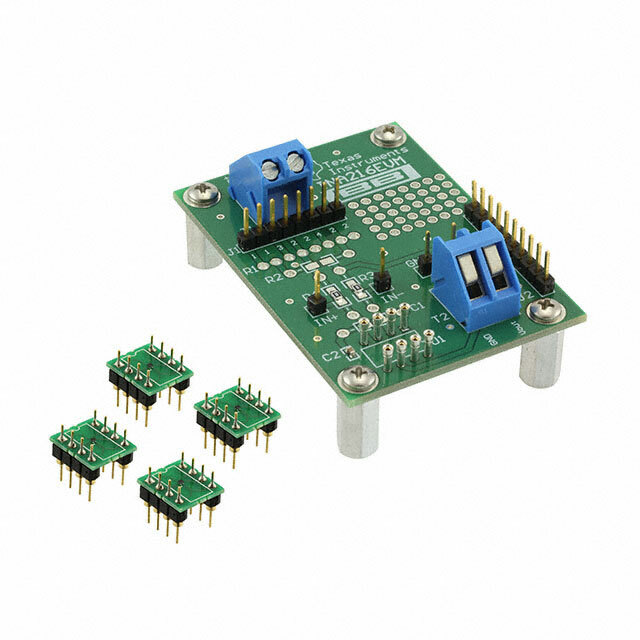

Модуль оценки INA216EVM от Texas Instruments

Общее описание

INA216EVM — это оценочный модуль, разработанный компанией Texas Instruments для демонстрации возможностей высокоточного усилителя мониторинга тока INA216. Этот модуль позволяет пользователям легко оценить производительность и функциональность микросхемы INA216 в различных приложениях, включая управление питанием и контроль нагрузки.

Преимущества

• Высокая точность: Усилитель INA216 обеспечивает высокую точность измерений с очень малым дрейфом.
• Широкий диапазон напряжений: Поддержка широкого диапазона входных напряжений позволяет использовать модуль в разнообразных приложениях.
• Удобство применения: Компактный и готовый к использованию модуль упрощает процесс тестирования и интеграции в проекты.
• Расширенные функции: Поддержка различных режимов управления питанием, что позволяет адаптироваться к специфическим требованиям пользователя.

Недостатки

• Ограниченная мощность: Модуль предназначен для оценки и может не подходить для использования в крупносерийных базах продуктов.
• Зависимость от внешних компонентов: Для полноценного тестирования и оценки могут потребоваться дополнительные внешние компоненты.

Типовое использование

• Управление питанием: Мониторинг тока в системах управления питанием для предотвращения перегрузок и обеспечения стабильной работы.
• Прецизионные измерения: Использование в измерительных приборах и системах, где требуется высокая точность контроля тока.
• Контроль нагрузки: В промышленных и автомобильных приложениях для точного контроля потребляемой мощности.

Рекомендации по применению

1. Проверка подключения: Убедитесь, что все соединения выполнены правильно и надежно.
2. Параметры питания: Следуйте рекомендациям по питанию, указанным в документации, чтобы избежать повреждений.
3. Настройка усиления: Настройте коэффициент усиления в соответствии с требованиями вашего приложения для получения точных измерений.

Основные технические характеристики

• Диапазон входного напряжения: От 2.7 В до 26 В
• Выходное напряжение: Пропорционально входному току
• Диапазон измеряемого тока: От -20 мА до 20 мА (в зависимости от конфигурации)
• Точность: Высокая точность с минимальным температурным дрейфом
• Интерфейсы: Аналоговый выход

Возможные аналоги

• INA219 от Texas Instruments: Похожий монитор тока с интегрированным АЦП.
• LTC2945 от Analog Devices: Альтернативный монитор тока с широким диапазоном напряжений и поддержкой I2C.
• MAX4372 от Maxim Integrated: Компактный и высокоточнный усилитель мониторинга тока.

Заключение

INA216EVM от Texas Instruments — это надежный и точный инструмент для оценки возможностей микросхемы INA216. Благодаря широкому диапазону входных напряжений и высокой точности измерений он подходит для различных приложений, связанных с управлением питанием и мониторингом нагрузки.
