Описание для INA185EVM от Texas Instruments

Общее описание

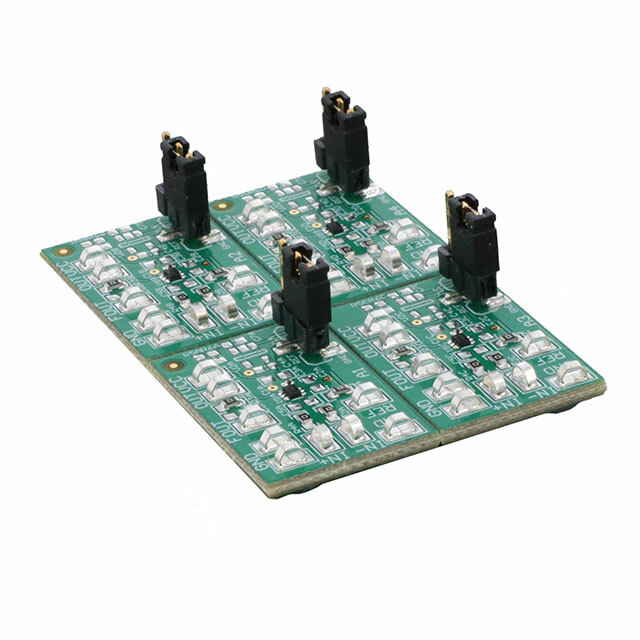

INA185EVM представляет собой оценочную плату для усилителя тока INA185 от компании Texas Instruments. Эта плата предназначена для оценки производительности высокоточного усилителя тока INA185 в различных применениях. Она обеспечивает удобную платформу для тестирования и анализа параметров усилителя, необходимых для разработки и оптимизации электрических схем.

Преимущества

• Высокая точность: Калиброванный усилитель тока INA185 обладает высокой точностью измерения малых токов.
• Широкий диапазон напряжений питания: Плата поддерживает напряжение питания от 2.7В до 5.5В.
• Профессиональная комплектация: Полностью собранная и готовая к использованию плата.
• Практичность: Удобные разъемы и контрольные точки обеспечивают простоту подключения и измерений.

Недостатки

• Специфичность применения: Плата предназначена для тестирования конкретного усилителя и может не подойти для общих целей.

Типовое использование

• Мониторинг тока в электронике: Испытания и разработка схем для измерения и мониторинга тока в различных устройствах.
• Промышленные приложения: Контроль токов в промышленной автоматике и системах управления.
• Энергетические системы: Оценка производительности в системах распределения и преобразования энергии.

Рекомендации по применению

• Убедитесь, что напряжение питания находится в пределах 2.7В-5.5В для оптимальной работы.
• Используйте контрольные точки и разъемы на плате для проведения измерений с помощью осциллографа или мультиметра.
• Следуйте руководству пользователя для правильной конфигурации и подключения компонентов.

Основные технические характеристики

• Тип усилителя: Усилитель тока (Current Sense Amplifier)
• Количество каналов: 1
• Тип выхода: Однополярный, Rail-to-Rail
• Скорость нарастания: 2В/мкс
• Полоса пропускания (-3дБ): 350 кГц
• Потребляемый ток (основной ИС): 200 мкА
• Напряжение питания: 2.7В ~ 5.5В
• Тип платы: Полностью собранная
• Комплект поставки: Плата(ы)
• Используемая ИС: INA185

Возможные аналоги

• INA190EVM - Оценочная плата для аналогичного усилителя тока с улучшенными характеристиками.
• INA180EVM - Оценочная плата для бюджетного варианта усилителя тока от Texas Instruments.

Эта информация поможет вам лучше понять возможности платы INA185EVM и принять взвешенное решение при выборе компонентов для вашего проекта.
