INA149EVM

Разработочная плата INA149EVM от Texas Instruments

Общее описание

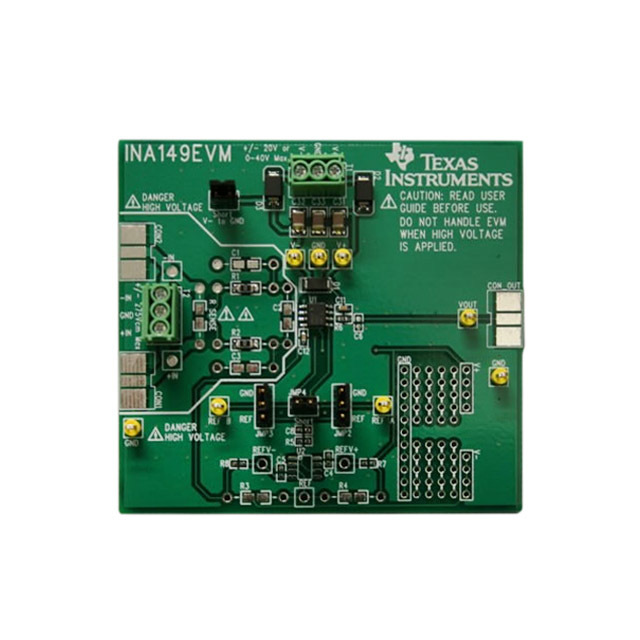

INA149EVM - это оценочная плата для представления характеристик высоковольтного изолированного операционного усилителя INA149 от Texas Instruments. Этот компонент предназначен для применения в цепях с измерением разности напряжений при высоких потенциалах.

Преимущества

• Высокая степень изоляции и точности: Уровень входного сигнала может значительно превышать уровень выходного, что позволяет устройству функционировать в разнообразных средах с высоким напряжением.
• Простота использования: Плата полностью укомплектована и готова к использованию, она предназначена для быстрого и эффективного тестирования и оценки характеристик операционного усилителя INA149.
• Компактные размеры: Удобная форма и размеры платы делают ее идеальной для мобильного использования и интеграции в схемы.

Недостатки

• Ограниченная полоса пропускания: Полоса пропускания в 500 кГц может быть недостаточной для определенных высокочастотных приложений.
• Требования к питанию: Плата требует стабилизированного источника питания с рабочим напряжением от 4 до 36 В.

Типовое использование

• Измерение дифференциального напряжения: Плата идеально подходит для измерения напряжения в схемах с разными уровнями потенциалов.
• Измерение высоких напряжений: Используется в цепях, где требуется изоляция и высокая точность измерений.

Рекомендации по применению

• Отладка и тестирование: Используйте эту плату для разработки и свободного тестирования схем и приложений, основанных на INA149.
• Исследования и разработка: Подходит для исследовательских лабораторий и инженерных отделов, быстро оцените производительность и характеристики компонента.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Скорость нарастания: 5 В/мкс
• Полоса пропускания (-3 дБ): 500 кГц
• Ток на выход/канал: 25 мА
• Токопотребление (основной IC): 810 мкА
• Напряжение питания (одинарное/двойное): 4 В ~ 36 В, ±2 В ~ 18 В

Возможные аналоги

Некоторые аналоги включают следующие дифференциальные усилители:

• AD629 от Analog Devices
• LT1991 от Analog Devices
• ISO124 от Texas Instruments

Плата INA149EVM представляет собой идеальное решение для тестирования и разработки схем, требующих измерения дифференциальных напряжений при высоких потенциалах.
