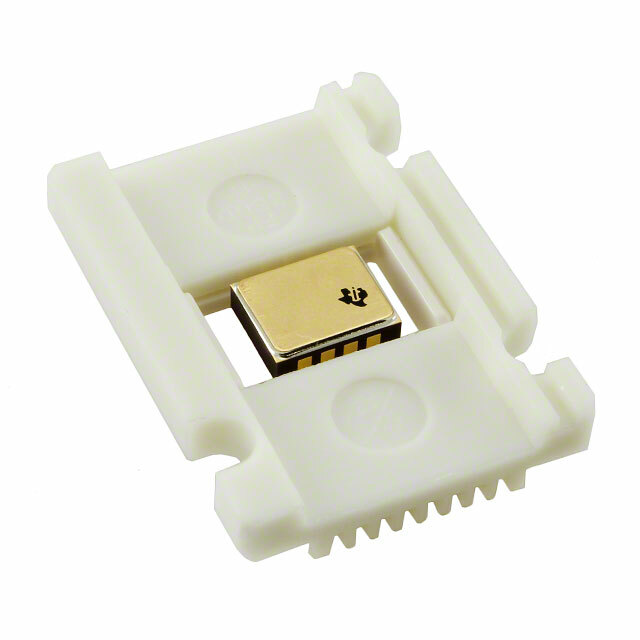

INA129SHKJ

Описание для INA129SHKJ от Texas Instruments

Общее описание

INA129SHKJ представляет собой высокоточный инструментальный усилитель компании Texas Instruments, предназначенный для различных применений, требующих точности и стабильности. Устройство обладает низким входным током смещения и высоким коэффициентом усиления, что делает его идеальным выбором для задач, связанных с датчиками и измерительными системами.

Преимущества

• Высокая точность: низкий входной ток смещения и низкий дрейф нуля.
• Широкий диапазон напряжения питания: от 4.5 В до 36 В.
• Гибкость в применении: подходит для различных аналоговых задач от медицинских приборов до промышленных датчиков.
• Широкий температурный диапазон: от -55°C до +125°C, что позволяет использовать его в сложных условиях.

Недостатки

• Стоимость: Высокая точность и надежность повышают стоимость устройства.
• Сложность интеграции: Требует внимательного подхода к проектированию и компоновке схем.

Типовое использование

• Медицинские датчики: например, измерение биопотенциалов.
• Промышленные системы управления: мониторинг различных физических величин.
• Тестовое оборудование: для точного измерения и контроля.
• Автомобильные системы: например, датчики давления и температуры.

Рекомендации по применению

• Правильное заземление: Обеспечение хорошего заземления для минимизации шума.
• Фильтрация питания: Использование конденсаторов для фильтрации шумов на питании.
• Экранирование: В местах с высоким уровнем электромагнитных помех рекомендуется экранировать цепи.

Основные технические характеристики

• Тип усилителя: Инструментальный
• Количество каналов: 1
• Скорость нарастания: 4 В/мкс
• Ширина полосы пропускания (при -3 дБ): 1.3 МГц
• Входной ток смещения: 2 нА
• Напряжение смещения входа: 25 мкВ
• Потребляемый ток: 700 мкА
• Выходной ток на канал: 15 мА
• Диапазон напряжений питания: от 4.5 В до 36 В
• Диапазон рабочих температур: от -55°C до +125°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 8-CFlatPack (CFP)

Возможные аналоги

• INA114 от Texas Instruments
• AD620 от Analog Devices
• MAX4194 от Maxim Integrated

Заключение

INA129SHKJ от Texas Instruments - это высокоточный инструментальный усилитель, который находит свое применение в различных сферах, требующих высокой точности и надежности. Его широкие возможности по питанию и экстремальный температурный диапазон делают его незаменимым помощником во многих сложных проектах.
