ICM7218DIPI+

ICM7218DIPI+ от Analog Devices / Maxim Integrated

Общее описание

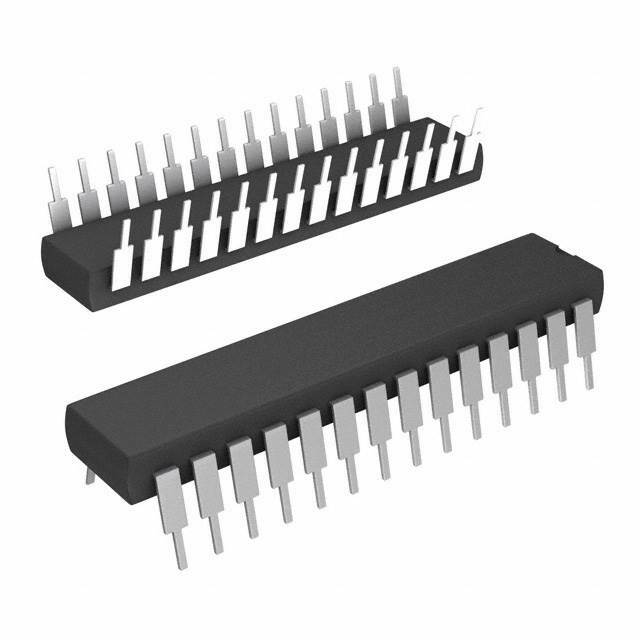

ICM7218DIPI+ — это драйвер дисплеев LED на базе микросхемы, разработанный для управления до 8-ю сегментами семисегментного дисплея. Выполнен в корпусе PDIP с 28 выводами. Этот универсальный драйвер дисплеев поддерживает работу с напряжением питания от 2 до 6 В и имеет низкое потребление тока.

Преимущества

• Управление до 8-ю семисегментными цифрами: Упрощает управление многозначными дисплеями.
• Низкое потребление энергии: Потребляет всего 250 мкА, что позволяет использовать его в энергоэффективных приложениях.
• Широкий диапазон напряжения питания: Работает при напряжении от 2 до 6 В, что делает его совместимым с различными системами.
• Удобный монтаж: Корпус PDIP с 28 выводами позволяет легко интегрировать устройство в печатные платы.

Недостатки

• Не поддерживает дисплеи с высокими токами потребления: Может быть ограничен при использовании с мощными светодиодными дисплеями.
• Требует отдельного микроконтроллера для управления интерфейсом: Необходимо дополнительное оборудование для управления параллельным интерфейсом.

Типовое использование

• Цифровые индикаторы: Подходит для использования в цифровых индикаторах, например, в часах, термометрах и счетчиках.
• Промышленные приборы: Идеален для промышленных приборов, где требуется отображение числовой информации.
• Электронные устройства общего назначения: Может использоваться во многих других электронных устройствах, требующих отображения числовых данных.

Рекомендации по применению

• Печать плат: Проектируйте платы с подходящими посадочными местами для корпуса PDIP.
• Питание: Обеспечивайте стабильное питание в пределах 2-6 В для стабильной работы.
• Защита от перегрузки: Внедряйте схемы защиты от перегрузки для предотвращения повреждений при превышении допустимого тока.

Основные технические характеристики

• Входящее напряжение: 2 В - 6 В
• Потребляемый ток: 250 мкА
• Температурный диапазон работы: -20°C ~ 85°C
• Конфигурация дисплея: 7 сегментов, 8 цифр
• Интерфейс: Параллельный
• Корпус/Упаковка: 28-DIP (PDIP), шаг 0,600" (15,24 мм)

Возможные аналоги

• MAX7219: Другой драйвер дисплея от Maxim Integrated.
• 74HC595: Сдвиговый регистр с похожими функциями, может использоваться для управления светодиодными индикаторами.
• TM1637: Еще один популярный драйвер для светодиодных дисплеев, часто используется в часах и термометрах.

ICM7218DIPI+ — универсальное и энергоэффективное решение для управления семисегментными светодиодными дисплеями, подходящее для различных электронных устройств и систем отображения.
