ICM7218CIPI+

ICM7218CIPI+ от Analog Devices / Maxim Integrated

Общее описание

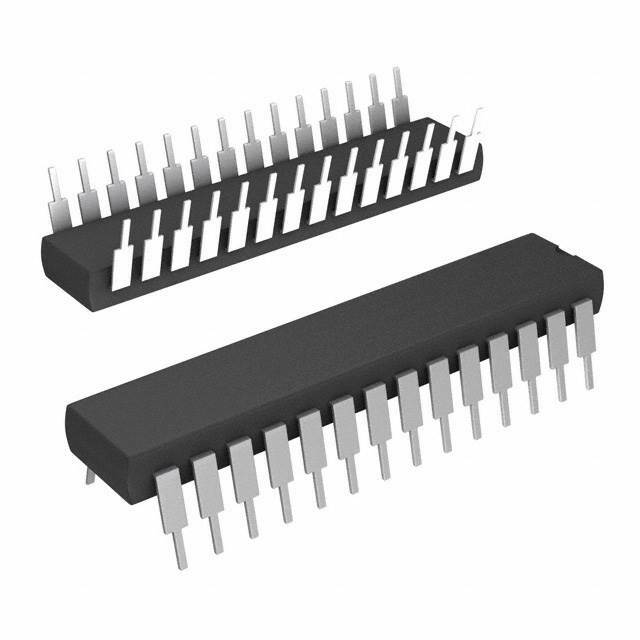

ICM7218CIPI+ - это 8-разрядный драйвер для светодиодных (LED) индикаторов с интерфейсом параллельного ввода. Устройство предназначено для управления 7-сегментными дисплеями и упрощает интеграцию таких индикаторов в различные цифровые устройства. Корпус представлен в виде 28-контактного DIP корпуса.

Преимущества

• Высокая интеграция: Встроенный драйвер для управления несколькими сегментами дисплея снижает количество необходимых внешних компонентов.
• Широкий диапазон напряжения питания: Устройство работает при напряжении от 2 В до 6 В, что делает его универсальным для различных применений.
• Низкое энергопотребление: Потребление тока составляет всего 250 мкА, что позволяет использовать его в энергоэкономичных системах.

Недостатки

• Параллельный интерфейс: Требует большего числа линий связи по сравнению с последовательными интерфейсами.
• Температурные ограничения: Максимальная рабочая температура ограничена 85°C, что может быть недостаточно для некоторых экстремальных условий.

Типовое использование

• Элементы управления в потребительской электронике, такие как микроволновки и стиральные машины.
• В автоматизации зданий для отображения информации.
• Медицинские приборы для индикации данных.
• Инструментальные панели и измерительные системы.

Рекомендации по применению

• Энергопотребление: Следите за энергопотреблением всей системы, чтобы избежать перегрева компонентов.
• Шумоустойчивость: Убедитесь, что линии связи (шины данных и питания) защищены от электромагнитных помех.
• Температурные условия: Используйте устройство в условиях с температурами в пределах от -20°C до 85°C.

Основные технические характеристики

• Тип дисплея: Светодиоды (LED)
• Конфигурация: 7-сегментный
• Интерфейс: Параллельный
• Количество цифр/символов: 8
• Ток питания: 250 мкА
• Напряжение питания: 2 В ~ 6 В
• Температурный диапазон: -20°C ~ 85°C
• Тип монтажа: Сквозное отверстие (Through Hole)
• Корпус: 28-DIP (0.600", 15.24 мм)
• Пакет устройства от поставщика: 28-PDIP

Возможные аналоги

• MAX7219: Также драйвер для 8-разрядных 7-сегментных LED индикаторов, но с последовательным интерфейсом.
• SAA1064: 4-разрядный драйвер 7-сегментных дисплеев от NXP Semiconductors.

Используя ICM7218CIPI+, вы можете значительно упростить разработку устройств с индикацией на светодиодных дисплеях и обеспечить их эффективное функционирование в различных приложениях.
