ICM7212AMIPL+

ICM7212AMIPL+ от Analog Devices / Maxim Integrated

ICM7212AMIPL+ - это интегральная схема драйвера для светодиодных дисплеев (LED), разработанная компанией Analog Devices / Maxim Integrated. Этот компонент предназначен для управления четырёхразрядными 7-сегментными светодиодными дисплеями с использованием интерфейса BCD.

Общее описание

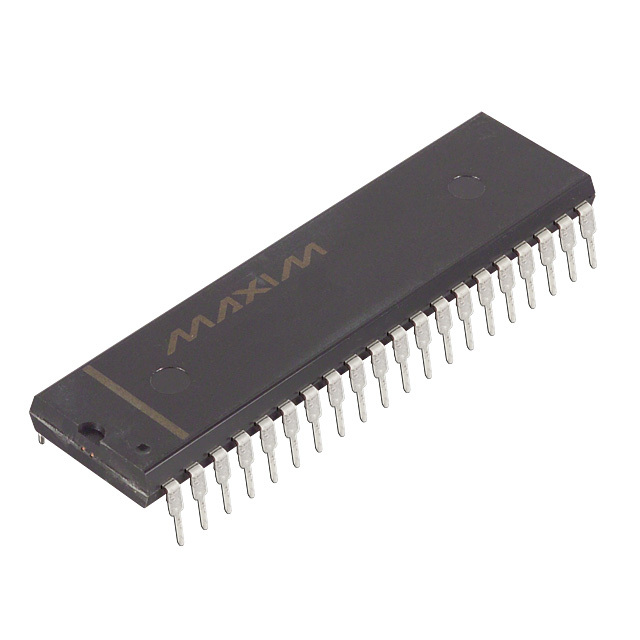

ICM7212AMIPL+ предназначен для управления четырёхразрядными 7-сегментными светодиодными дисплеями. Схема поддерживает питание в диапазоне 4В ~ 6В и обеспечивает ток потребления до 200 мА. Корпус компонента выполнен в форме 40-контактного PDIP (0.600", 15.24 мм), что обеспечивает удобство монтажа в отверстия (through hole).

Преимущества

• Простота использования: Легко интегрируется в системы благодаря использованию интерфейса BCD.
• Высокая надежность: Имеет широкий диапазон рабочих температур от -20°C до 85°C.
• Удобство монтажа: Выполнен в корпусе 40-PDIP, что упрощает монтаж и замену компонента.

Недостатки

• Ограниченная функциональность: Поддерживает только 7-сегментные дисплеи, что может быть ограничением для более сложных дисплейных систем.
• Сравнительно большое энергопотребление: Потребляет ток до 200 мА, что может быть недостатком для энергоэффективных систем.

Типовое использование

• Простые цифровые индикаторы: Подходит для использования в простых цифровых индикаторах, таких как часы, счетчики или термометры.
• Промышленные приборы: Может быть использован в производственных и лабораторных приборах для отображения цифрового измерения.

Рекомендации по применению

• При проектировании схем целесообразно использовать керамические конденсаторы для стабилизации питания компонента.
• Для повышения надежности работы компонента рекомендуется обеспечить эффективное охлаждение, особенно в условиях высоких токов и температур.

Основные технические характеристики

• Тип дисплея: LED
• Конфигурация: 7-сегментный
• Интерфейс: BCD
• Количество разрядов/символов: 4 разряда
• Ток потребления: 200 мА
• Напряжение питания: 4В ~ 6В
• Рабочая температура: -20°C ~ 85°C
• Тип монтажа: Сквозное отверстие (through hole)
• Корпус: 40-PDIP (0.600", 15.24 мм)

Возможные аналоги

• MAX7219: Микросхема для управления 8 разрядами 7-сегментных дисплеев, также разработанная компанией Maxim Integrated.
• HT16K33: Драйвер светодиодов от Holtek, который также поддерживает работу с матрицами светодиодов и сегментными дисплеями.

ICM7212AMIPL+ представляет собой надёжное решение для управления четырёхразрядными 7-сегментными светодиодными дисплеями, обеспечивая простоту интеграции и широкий диапазон рабочих температур.
