ICL7621ACPA+

Общее описание:

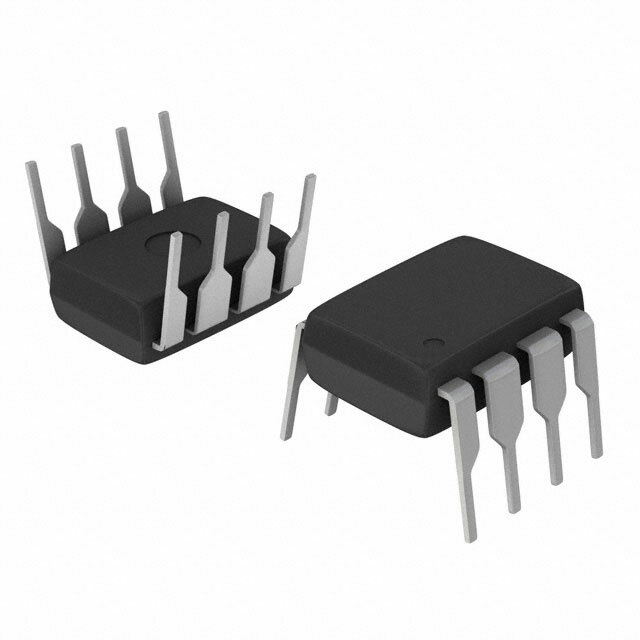

ICL7621ACPA+ - это линейный интегральный усилитель производства компаний Analog Devices и Maxim Integrated, выполненный по технологии CMOS. Он включает в себя два независимых операционных усилителя, обеспечивает выход типа Rail-to-Rail и поставляется в корпусе 8-PDIP.

Преимущества:

• Малая потебляемая мощность: Усилитель потребляет очень маленький ток при работе, что делает его эффективным для батарейных приложений.
• Высокий входной импеданс: Благодаря низкому входному току, входные цепи могут непосредственно подключаться к высоким импедансным источникам сигнала.
• Рail-to-rail выход: Позволяет максимизировать динамический диапазон на выходе для более точного усиления сигнала.
• Низкий входной ток: Минимальные утечки на входах улучшают точность измерений малых сигналов.

Недостатки:

• Ограниченный температурный диапазон: Рабочий температурный диапазон усилителя ограничен от 0°C до 70°C.
• Ограниченная скорость нарастания: Усилитель может не подойти для приложений, требующих высокой скорости нарастания сигнала.

Типовое использование:

• Слаботочные датчики: Применим в схемах связанных с высокоимпедансными источниками сигнала, например датчики температуры или напряжения.
• Медицинское оборудование: В приборах для обработки биометрических сигналов.
• Портативные устройства: В устройствах с батарейным питанием, где важна низкая потребляемая мощность.

Рекомендации по применению:

• При разработке печатных плат, максимально сокращайте длину трасс высокоимпедансных входов для минимизации влияния шума.
• Обеспечьте достаточную фильтрацию питания для предотвращения паразитных колебаний.
• При необходимости, используйте дополнительные элементы защиты для входов, чтобы предотвратить повреждение высоковольтными всплесками.

Основные технические характеристики:

• Тип усилителя: CMOS
• Количество контуров: 2
• Тип выхода: Rail-to-Rail
• Скорость нарастания: 1.6 В/мкс
• Произведение усиления и полосы частот: 1.4 МГц
• Входной ток смещения: 1 пА
• Входное смещение напряжения: 2 мВ
• Ток потребления: 1 мА (х2 Контурa)
• Рабочее напряжение питания (мин.): 2 В
• Рабочее напряжение питания (макс.): 16 В
• Рабочий температурный диапазон: От 0°C до 70°C
• Тип монтажа: Сквозной монтаж
• Корпус/форма: 8-DIP (0.300", 7.62 мм)
• Упаковка поставщика: 8-PDIP

Возможные аналоги:

• LM358 от Texas Instruments: Широкодоступный аналоговый операционный усилитель с отличной производительностью и низкой стоимостью.
• OPA2344 от Texas Instruments: Малошумящий, высокоимпедансный усилитель, подходящий для батарейных приложений.
• LT1215 от Linear Technology (Analog Devices): Высокоскоростной усилитель с низким смещением и хорошей производительностью.
