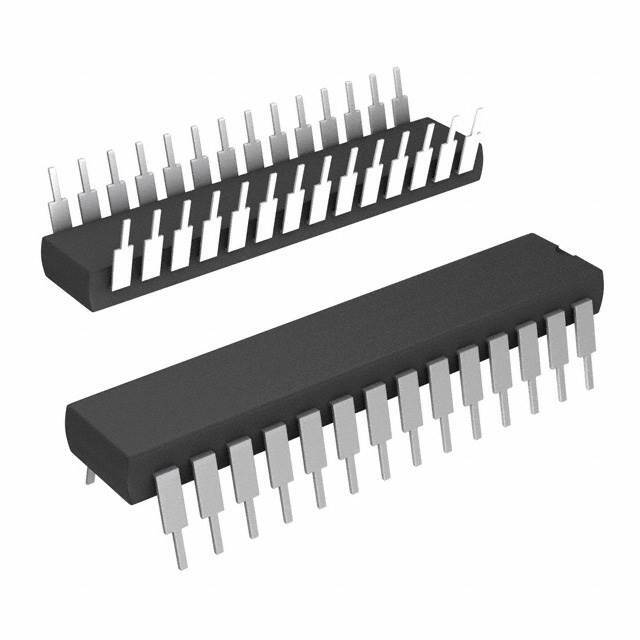

ICL7135CPI+ от Analog Devices / Maxim Integrated

Общее описание

ICL7135CPI+ - это высокоточный драйвер дисплея на 4.5 разряда, разработанный для выполнения точных измерений и отображения данных. Этот компонент характеризуется интеграцией аналогово-цифрового преобразователя (АЦП) и дисплейного драйвера на одном чипе, что делает его идеальным для использования в многозначных дисплейных системах.

Преимущества

• Высокая точность: Обеспечивает точность до 4.5 разряда.
• Однокомпонентное решение: Интеграция АЦП и дисплейного драйвера уменьшает сложность схемы и экономит место на плате.
• Простота использования: Упрощает проектирование благодаря минимальному количеству внешних компонентов.

Недостатки

• Ограниченный температурный диапазон: Рабочий температурный диапазон составляет от 0°C до 70°C, что может не подходить для всех сред.
• Ограниченное напряжение питания: Требует стабилизированного питания в диапазоне от 4V до 6V.

Типовое использование

• Цифровые мультиметры: Применение в ручных и стационарных приборах для точного измерения электрических параметров.
• Производственные тестовые приборы: Используется для обеспечения точности и надежности в производственных условиях.
• Автоматизированные тестовые системы (ATE): Идеально подходит для систем автоматического тестирования благодаря своей интегрированной конструкции.

Рекомендации по применению

• Учитывать ограничения по температуре и питание для обеспечения стабильной работы.
• Разумно размещать компоненты для минимизации шума и помех.
• При необходимости использовать внешние схемы стабилизации питания для повышения надежности.

Основные технические характеристики

• Тип: Дисплейный драйвер
• Разрядность: 4.5 разряда
• Напряжение питания: 4V ~ 6V
• Рабочая температура: от 0°C до 70°C
• Монтаж: Сквозное отверстие (Through Hole)
• Корпус: 28-DIP (0.600", 15.24 мм)
• Пакет поставщика: 28-PDIP

Возможные аналоги

• ICL7107CPLZ: Драйвер дисплея на 3.5 разряда от того же производителя.
• MAX13455EPE+: Драйвер дисплея с улучшенной точностью и дополнительными функциями.
• ADC0804LCN: Восьмирозрядный АЦП с интегрированным дисплейным драйвером.

Используйте ICL7135CPI+ для создания высокоточных измерительных приборов и систем, требующих надежного и точного отображения данных.
