ICL7109CQH+TD

ICL7109CQH+TD от Analog Devices / Maxim Integrated

Общее описание

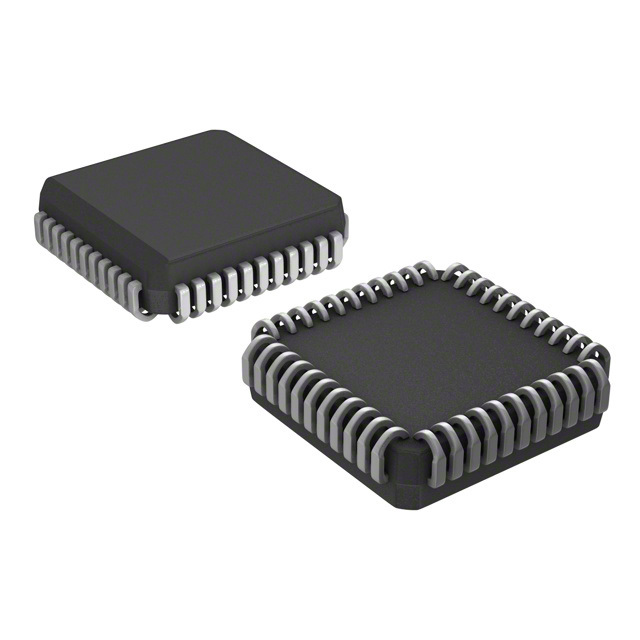

ICL7109CQH+TD – это двенадцатиразрядный (12-битный) аналогово-цифровой преобразователь (АЦП), разработанный с использованием архитектуры двойного цикла. Этот компонент предназначен для использования в точных измерительных приборах, где критичны высокая точность и надёжность. Производится известной компанией Analog Devices / Maxim Integrated и поставляется в корпусе на 44 выводов (PLCC).

Преимущества

• Высокая точность: Обеспечивает 12-битное разрешение.
• Низкий уровень шума: Архитектура двойного цикла способствует уменьшению шумов и улучшению точности измерений.
• Удобство монтажа: Корпус PLCC позволяет легко осуществлять монтаж на печатных платах.
• Низкое энергопотребление: Оптимально для использования в энергосберегающих приложениях.

Недостатки

• Ограниченный диапазон температуры: Рабочий температурный диапазон ограничен от 0°C до 70°C.
• Необходимость внешнего опорного напряжения: Требуется внешний источник опорного напряжения для корректной работы.

Типовое использование

• Прецизионные измерительные приборы
• Медицинское оборудование
• Промышленные контроллеры
• Лабораторные измерительные устройства

Рекомендации по применению

• Убедитесь, что источник опорного напряжения стабилен и не подвержен флуктуациям.
• Обеспечьте хорошее экранирование и заземление вашего устройства для минимизации влияния электромагнитных помех.
• Следуйте рекомендациям по монтажу для компонентов в корпусе PLCC, чтобы избежать проблем с пайкой и механическими нагрузками.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации: 30 выборок в секунду
• Количество входов: 1
• Тип входа: Дифференциальный
• Интерфейс данных: Параллельный
• Конфигурация: ADC
• Архитектура: Двойной цикл
• Вид опорного напряжения: Внешний
• Напряжение питания, аналоговое: ±5V
• Напряжение питания, цифровое: ±5V
• Рабочая температура: от 0°C до 70°C
• Корпус: 44-PLCC (16.59x16.59 мм)
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги

• ICL7109CPL – Аналогичный 12-битный АЦП в корпусе DIP-40.
• AD7896 – Альтернативный 12-битный АЦП от Analog Devices с более высоким разрешением и частотой дискретизации.
• MAX186BCN+ – Многофункциональный 12-битный АЦП с несколькими входами и встроенным опорным напряжением.

Использование ICL7109CQH+TD от Analog Devices / Maxim Integrated – это гарантия высокой точности и надёжности в ваших приложениях.
