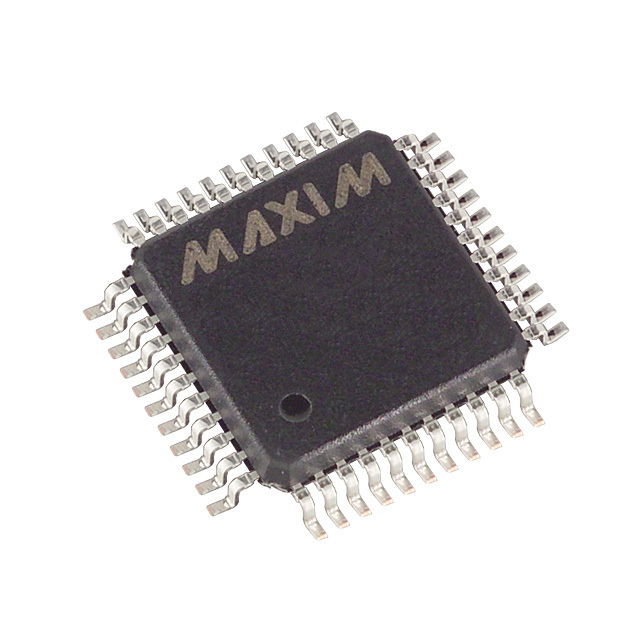

ICL7107CMH+D

ICL7107CMH+D от Analog Devices / Maxim Integrated

Общее описание

ICL7107CMH+D – это высокопроизводительный 3.5-разрядный аналого-цифровой преобразователь (АЦП) с прямым LED-дисплеем. Данный компонент обеспечивает точное измерение и конвертацию аналоговых сигналов в цифровую форму, что делает его идеальным для применения в различных измерительных и контрольных устройствах.

Преимущества

• Встроенная поддержка прямого вывода на светодиодный дисплей.
• Высокая точность и стабильность измерений.
• Простота в интеграции, благодаря встроенному драйверу дисплея и стабилизации питания.
• Низкое энергопотребление, что увеличивает время работы устройств на батарейках.
• Широкий диапазон рабочих температур.

Недостатки

• Ограниченное количество разрядов (3.5), что может быть недостаточно для высокоточных приложений.
• Требуется дополнительные внешние компоненты для обеспечения максимальной производительности.

Типовое использование

• Цифровые вольтметры и амперметры.
• Медицинское оборудование.
• Оборудование для тестирования и диагностики.
• Промышленные и лабораторные измерительные инструменты.

Рекомендации по применению

• Используйте качественные компоненты для фильтрации и стабилизации питания для минимизации шума.
• Обеспечьте хорошую теплоотводимость для поддержания рабочих температур в пределах технических характеристик.
• Внимательно ознакомьтесь с типовым применением и схемами из документации для правильной интеграции данного компонента в вашу систему.

Основные технические характеристики

• Разрядность: 3.5
• Количество каналов: 1
• Тип дисплея: LED (прямой вывод)
• Напряжение питания: 5 В
• Диапазон рабочих температур: 0°С ~ +70°С
• Корпус: 44-MQFP (10x10 мм)
• Интерфейс данных: Нет прямого интерфейса данных, прямое управление дисплеем

Возможные аналоги

• ICL7106 – аналогичный АЦП, но с выходом для жидкокристаллического дисплея (LCD).
• AD7705 – AЦП с более высокой разрядностью (16 бит) и интегрированным усилителем и фильтром.

Этот высокоэффективный АЦП с прямым выходом на LED-дисплей будет отличным выбором для ваших измерительных приложений, требующих высокой точности и удобства интеграции.
