ICL7106CPL+

ICL7106CPL+ от Analog Devices / Maxim Integrated

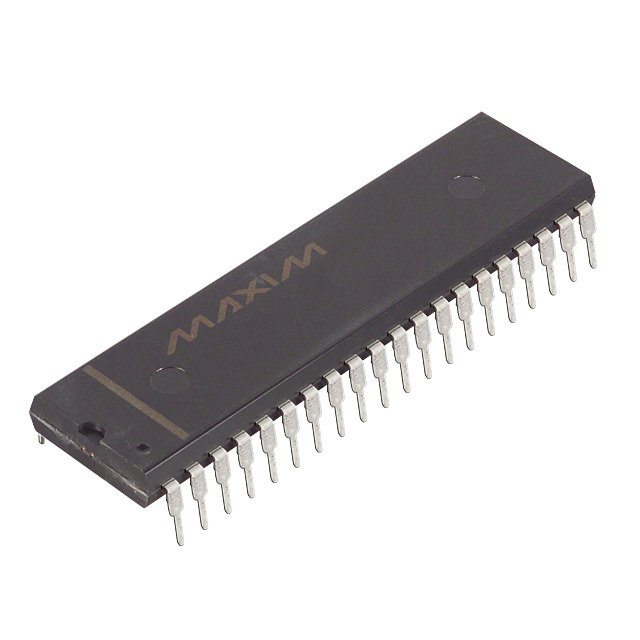

Общее описание: ICL7106CPL+ это интегральная схема, предназначенная для управления дисплеем и обеспечения высокоточного измерения аналогового напряжения с выводом результата в цифровом формате. Система особенно хорошо зарекомендовала себя в измерительных приборах благодаря своей долговечности и надежности. Выполнен в корпусе DIP с 40 выводами.

Преимущества:

• Высокая точность измерения
• Низкое энергопотребление
• Удобный для использования на печатных платах корпус DIP
• Простота интеграции и минимальное количество внешних компонентов

Недостатки:

• Ограниченный температурный диапазон эксплуатации (0°C ~ 70°C)
• Потребность в стабильном источнике питания

Типовое использование:

• Вольтметры
• Амперметры
• Приборы для измерения сопротивления
• Любые другие системы, где требуется отображение аналоговых данных

Рекомендации по применению:

• Используйте качественные фильтрующие конденсаторы для стабилизации питания и минимизации помех.
• Разводите питание и сигнальные цепи на печатной плате, чтобы избежать возможности взаимных наводок.
• Следите за соблюдением температурного режима эксплуатации.

Основные технические характеристики:

• Разрешение: 3,5 разряда
• Напряжение питания: 9V
• Интерфейс данных: Нет
• Температурный диапазон: 0°C ~ 70°C
• Тип монтажа: Сквозное отверстие (Through Hole)
• Корпус: 40-DIP (0,600”, 15,24mm)
• Пакет поставщика: 40-PDIP

Возможные аналоги:

• ICL7107CPL+ (аналогичный дисплейный драйвер, но с интерфейсом для светодиодов)
• TC7106CPL (аналог с аналогичными параметрами, от Microchip)

Заключение: ICL7106CPL+ это оптимальное решение для высокоточных измерительных приборов, требующих простоты интеграции и надежности. Эта микросхема будет идеальным выбором для проектов, требующих точного измерения и отображения аналоговых данных.
