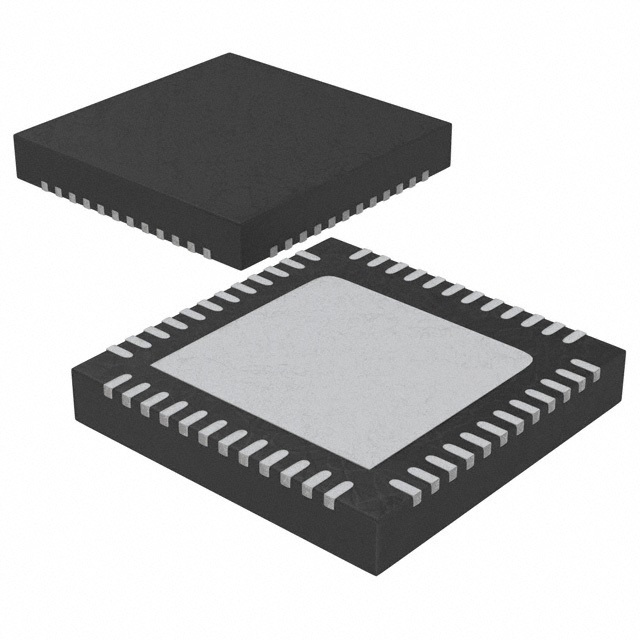

HMCAD1511

HMCAD1511 от Analog Devices

Общее описание:

HMCAD1511 – это высокопроизводительный 8-разрядный аналогово-цифровой преобразователь (АЦП) с архитектурой pipelined от компании Analog Devices. Этот АЦП может работать с частотами выборки до 1 Гигавыборки в секунду (1 Gsps) и имеет 4 дифференциальных входа, каждый из которых может одновременно оцифровывать сигнал.

Преимущества:

• Высокая скорость выборки: до 1 Гигавыборки в секунду.
• Многоканальность: четыре независимых входных канала.
• Дифференциальные входные сигналы: более высокая помехоустойчивость.
• Компактный корпус: выполнен в компактном 48-контактном корпусе QFN (7x7 мм).
• Встроенная функция выборки: обеспечивает одновременное оцифровывание нескольких сигналов.

Недостатки:

• Потребляемая мощность: может быть высокой при частоте выборки, максимальной для данного устройства.
• Сложность разводки печатной платы: требования к высокоскоростным компонентам усложняют проектирование платы.

Типовое использование:

• Системы беспроводной связи и радиосвязи.
• Высокоскоростные измерительные системы.
• Радиолокационные и навигационные системы.
• Медицинское оборудование, требующее высокой скорости и точности оцифровки.

Рекомендации по применению:

• При проектировании печатной платы следует учесть особенности высокоскоростной обработки сигналов, включая тщательное разведение цепей, управление электромагнитными помехами и экранирование.
• Для обеспечения стабильной работы устройства рекомендуется использовать высококачественные компоненты питания и фильтрации.

Основные технические характеристики:

• Разрядность: 8 бит
• Максимальная частота выборки: до 1 Гигавыборки в секунду (Gsps)
• Количество входов: 4
• Тип входа: дифференциальный
• Интерфейс данных: LVDS - Serial
• Количество АЦП: 4
• Архитектура: pipelined
• Тип опорного сигнала: внутренний
• Напряжение питания, аналог: 1.7 В ~ 2 В
• Напряжение питания, цифров: 1.7 В ~ 2 В
• Рабочая температура: -40°C ~ 85°C
• Корпус: 48-QFN (7x7 мм)
• Установка: для поверхностного монтажа (SMT)

Возможные аналоги:

• AD9284 от Analog Devices – 8-битный АЦП с частотой выборки до 500 мегавыборок в секунду (msps).
• ADS5409 от Texas Instruments – 12-битный АЦП с частотой выборки до 1 Гигавыборки в секунду (Gsps).

Заключение:

Аналогово-цифровой преобразователь HMCAD1511 обладает высокой производительностью и многоканальной способностью, что делает его отличным выбором для сложных систем, требующих высокой скорости выборки и точности измерений.
