HMC951ALP4E

9 120,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

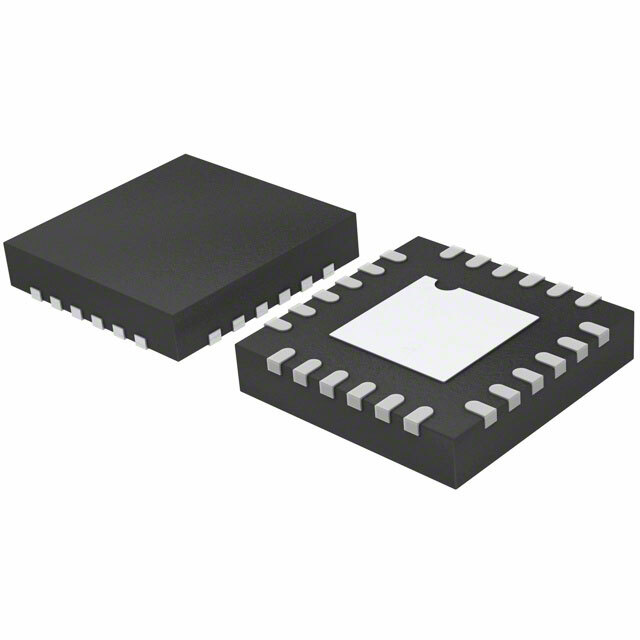

HMC951ALP4E от Analog Devices

Общее описание

HMC951ALP4E — это высокопроизводительный микросхемный преобразователь (down-converter) для радиочастоты от Analog Devices. Этот компонент позволяет конвертировать сигнал с одной частоты на другую в диапазоне частот от 5.6 ГГц до 8.6 ГГц. Укомплектован в компактном корпусе типа 24-LFCSP-VQ (4x4 мм).

Преимущества

  • Высокая чувствительность: Низкий коэффициент шума (всего 2 дБ) обеспечивает высокую чистоту и качество сигнала.
  • Компактность: Маленький корпус 24-LFCSP-VQ позволяет экономить пространство на печатной плате.
  • Низкое потребление энергии: Потребление тока составляет всего 155 мА при напряжении питания 5 В.

Недостатки

  • Высокая стоимость: Для некоторых применений стоимость может быть выше других решений.
  • Ограниченный диапазон частот: Работает только в диапазоне 5.6 ГГц до 8.6 ГГц.

Типовое использование

  • Базовые станции: Применяется в телекоммуникационных базовых станциях для снижения частоты сигналов.
  • Военные и аэрокосмические системы: Используется в радарных и других высокочастотных системах.
  • Тестовое и измерительное оборудование: Применяется в различном диагностическом оборудовании для тестирования и измерения.

Рекомендации по применению

  • Охлаждение: Учитывая тепловыделение при высоких частотах, рекомендуется обеспечить хорошее охлаждение, возможно с использованием радиатора или термопроводящего материала.
  • Экранирование: Для минимизации влияния электромагнитных помех рекомендуется использовать экранированный корпус.
  • Расположение компонентов: Следует разместить HMC951ALP4E вдали от источников электромагнитных помех для улучшения качества сигнала.

Основные технические характеристики

  • Тип: Общего назначения
  • Диапазон частот: 5.6 ГГц ~ 8.6 ГГц
  • Количество микшеров: 2
  • Коэффициент шума: 2 дБ
  • Потребляемый ток: 155 мА
  • Напряжение питания: 5 В
  • Монтаж: Поверхностный
  • Корпус: 24-VFQFN Exposed Pad, CSP
  • Тип поставляемого корпуса: 24-LFCSP-VQ (4x4 мм)

Возможные аналоги

  • HMC554A: Подобный компонент от Analog Devices, работающий в более широком диапазоне частот.
  • ADL5801: Микшеры RF от Analog Devices с более низким потреблением.
  • MAX2038: Преобразователь от Maxim Integrated с похожими характеристиками и диапазоном частот.

Описание поможет лучше понять возможности и применения HMC951ALP4E от Analog Devices и сделает выбор компонента более осознанным.
