HMC943APM5ETR от Analog Devices

Общее описание

HMC943APM5ETR - это широкополосный усилитель мощности, предназначенный для работы в диапазоне частот от 24 ГГц до 34 ГГц. Устройство обладает высокими характеристиками линейности и мощности, идеальными для применения в системах спутниковой связи VSAT и других радиочастотных приложениях.

Преимущества

• Широкий диапазон частот: работает в диапазоне от 24 ГГц до 34 ГГц.
• Высокая линейность: обеспечивает высокую производительность и стабильность.

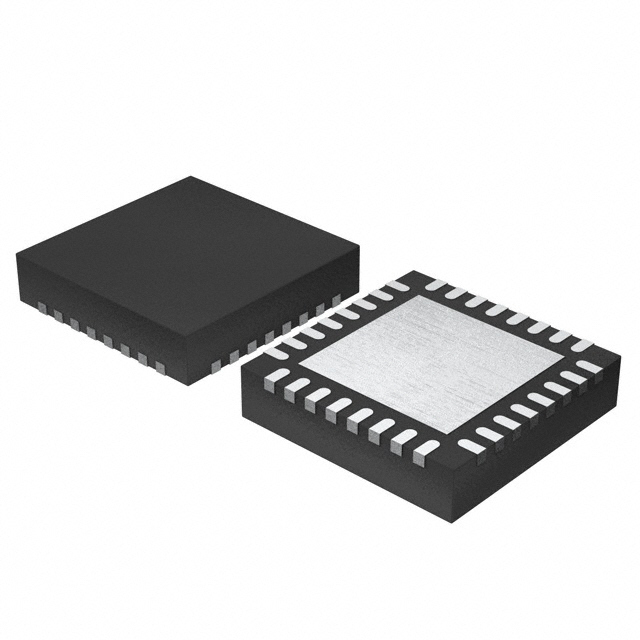

• Компактный размер: поставляется в корпусе 32-LFCSP-CAV (5x5 мм).

Недостатки

• Высокое энергопотребление: требует напряжение питания от 4 В до 6 В и потребляет ток до 1.3 А.
• Требует теплоотведения: возможно необходимое дополнительное охлаждение для оптимальной работы.

Типовое использование

• Системы связи VSAT (Very Small Aperture Terminal).
• Радары и системы безопасности.
• Применение в телекоммуникациях и беспроводных сетях.

Рекомендации по применению

• Питание: устройству требуется стабильное напряжение питания в диапазоне 4 В - 6 В.
• Теплоотвод: рекомендуется использовать радиаторы или другие системы охлаждения для поддержания оптимальной рабочей температуры.
• Защита от перенапряжения: использование соответствующих схем защиты для предотвращения повреждения устройства.

Основные технические характеристики

• Диапазон частот: 24 ГГц ~ 34 ГГц.
• Мощность на выходе (P1dB): 33 дБм.
• Коэффициент усиления: 23 дБ.
• Потребляемый ток: 1.3 А.
• Напряжение питания: 4 В ~ 6 В.
• Тип корпуса: 32-LFCSP-CAV (5x5 мм).

Возможные аналоги

• HMC840LP3E: широкополосный усилитель мощности с похожими характеристиками, работающий в диапазоне частот 17 ГГц - 33.5 ГГц.
• HMC6981LS6: усилитель мощности, оптимизирован для диапазона 18 ГГц - 32 ГГц.

HMC943APM5ETR от Analog Devices — это высокопроизводительный усилитель мощности, идеально подходящий для различных высокочастотных приложений, обеспечивающий надежную и стабильную работу в широком диапазоне частот.
