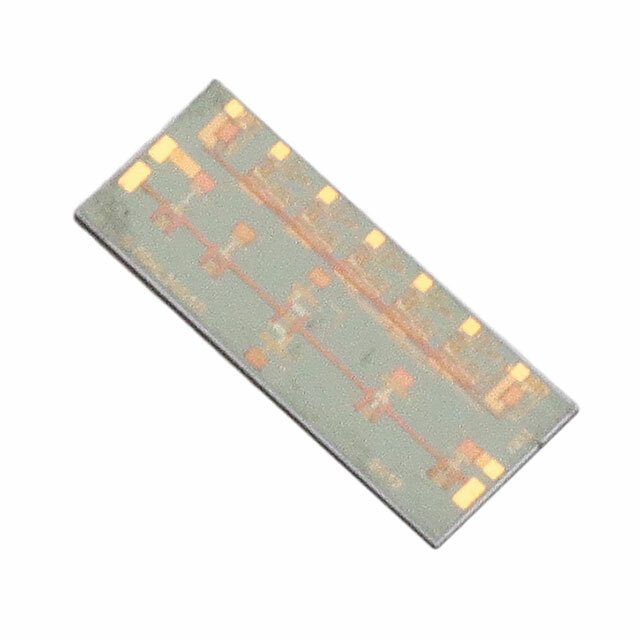

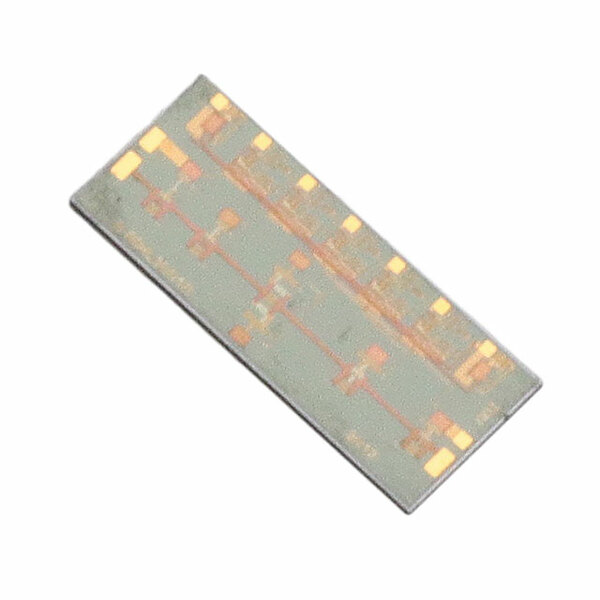

HMC941A

HMC941A от Analog Devices

Общее описание

HMC941A от Analog Devices — это высокоэффективный широкополосный радиочастотный аттенюатор с фиксированной аттенюацией 15.5 дБ. Данный компонент способен работать в частотном диапазоне от 100 МГц до 30 ГГц, что делает его идеальным выбором для широкого спектра приложений.

Преимущества

• Широкий частотный диапазон: 100 МГц ~ 30 ГГц, подходит для различных радио- и микроволновых приложений.
• Высокая точность аттенюации: обеспечивает стабильные и точные характеристики.
• Компактное исполнение: исполнение в виде кристалла (Die) позволяет его использование в компактных устройствах.

Недостатки

• Требует продвинутого монтажа: монтаж компонентов в виде кристалла может требовать специального оборудования и навыков.
• Отсутствие встроенной защиты: отсутствие защиты от электростатического разряда (ESD) требует дополнительных мер предосторожности при монтаже и эксплуатации.

Типовое использование

• Радиочастотные (RF) и микроволновые системы
• Устройства измерения и тестирования
• Инфраструктура связи
• Системы радаров и спутниковая связь

Рекомендации по применению

• Монтаж: Рекомендуется использовать высокоточные методы монтажа, такие как эпоксидный клей или термокомпрессионная пайка.
• Защита: Включайте дополнительные защитные схемы, чтобы защитить компонент от электростатического разряда.
• Проверка качества: Проверяйте параметры аттенюации и частотного отклика во время сборки, чтобы убедиться в корректной работе.

Основные технические характеристики

• Аттенюация: 15.5 дБ
• Частотный диапазон: 100 МГц ~ 30 ГГц
• Корпус: Die
• Рабочая температура: от -40°C до +85°C

Возможные аналоги

• HMC992A от Analog Devices: Аттенюатор с фиксированной аттенюацией 10 дБ и частотным диапазоном от 10 МГц до 33 ГГц.
• PE4312 от Peregrine Semiconductor: Аттенюатор с цифровым управлением и частотным диапазоном до 6 ГГц.

HMC941A от Analog Devices представляет собой надежный и высокоэффективный радиочастотный аттенюатор, который позволит решить многие задачи в области радио- и микроволновой техники.
