HMC863ALC4

21 600,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

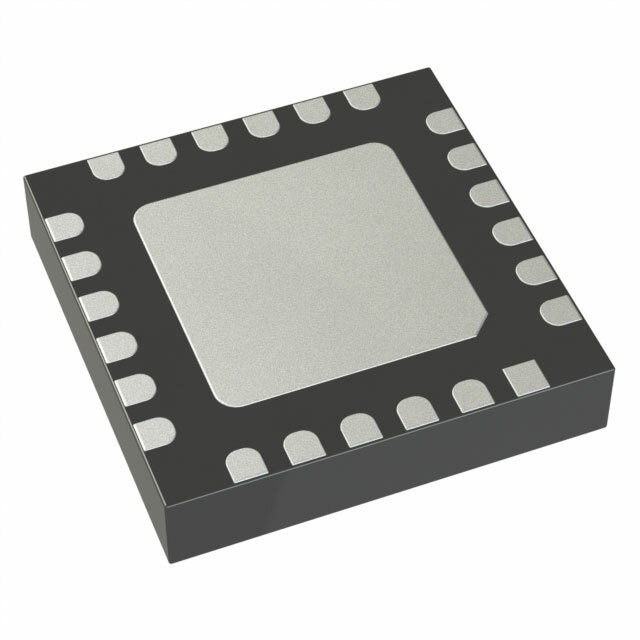

HMC863ALC4 от Analog Devices

Общее описание

HMC863ALC4 - это высокопроизводительный усилитель ВЧ от компании Analog Devices, предназначенный для работы с частотами в диапазоне от 24 ГГц до 29,5 ГГц. Компонент выполнен в компактном корпусе CLCC (3,9 x 3,9 мм) и идеально подходит для применения в радиочастотных и беспроводных системах.

Преимущества

  • Широкий частотный диапазон: 24 ГГц - 29,5 ГГц.
  • Высокая линейность: P1dB составляет 27 дБм.
  • Значительный коэффициент усиления: 24 дБ, что позволяет использовать компонент в различных ВЧ-приложениях.
  • Компактные размеры: корпус 24-CLCC с улучшенным теплоотводом.

Недостатки

  • Потребление тока: относительно высокое (350 мА), что может требовать улучшенного управления питанием.
  • Стоимость: относительно высокая из-за узкоспециализированных характеристик и применений.

Типовое использование

  • Базовые станции и радиолокационные системы: для усиления сигнала в диапазоне 24-29,5 ГГц.
  • Мобильные и беспроводные системы связи: в качестве усилителя нагрузки передатчика.
  • ВЧ тестовое и измерительное оборудование: для лабораторных и полевых испытаний.

Рекомендации по применению

  • Питание: требуется стабильное напряжение в диапазоне от 4 В до 6 В с интенсивным охлаждением для предотвращения перегрева.
  • Монтаж: используйте поверхностный монтаж (SMT) для интеграции в печатные платы.
  • Фильтрация сигнала: рекомендуется использование фильтров для снижения шума и улучшения качества сигнала.

Основные технические характеристики

  • Частотный диапазон: 24 ГГц - 29,5 ГГц
  • P1dB: 27 дБм
  • Коэффициент усиления: 24 дБ
  • Коэффициент шума: 5 дБ
  • Напряжение питания: 4 В - 6 В
  • Потребляемый ток: 350 мА
  • Конструкция: корпус 24-CLCC (3,9 x 3,9 мм)

Возможные аналоги

  • HMC618LC4: усилитель ВЧ с меньшим коэффициентом усиления и более широким диапазоном частот.
  • HMC409LC5: ВЧ усилитель с аналогичными характеристиками, но с другими размерами корпуса.
  • Mini-Circuits ZX60-272LN-S+: аналогичный усилитель с близкими параметрами усиления и рабочими частотами.

HMC863ALC4 - это высоконадежный усилитель для работы на частотах от 24 ГГц до 29,5 ГГц, предоставляющий инженерам оптимальные возможности для разработки передовых ВЧ и беспроводных решений.
