HMC862ALP3ETR

HMC862ALP3ETR от Analog Devices

Общее описание

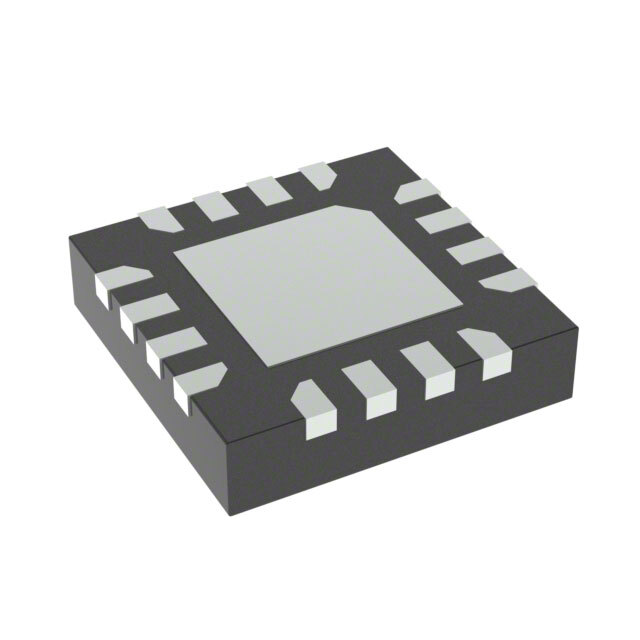

HMC862ALP3ETR — это широкополосный частотный делитель, способный работать в диапазоне от 100 МГц до 24 ГГц. Он представлен в компактном корпусе LFCSP с 16 выводами и размерами 3x3 мм, что делает его идеальным для приложений с ограниченным пространством.

Преимущества

• Широкий частотный диапазон: от 100 МГц до 24 ГГц, что позволяет использовать его в разнообразных высокочастотных приложениях.
• Компактный корпус: 16-LFCSP (3x3 мм), что облегчает установку и экономит место на плате.
• Низкое энергопотребление: работа при напряжении питания от 4.75В до 5.25В.
• Высокая линейность и стабильность: обеспечивает точное и надежное деление частоты.

Недостатки

• Рабочее напряжение ограничено узким диапазоном 4.75В - 5.25В, что может потребовать дополнительных регулирующих компонентов.
• Ограниченная рабочая температура, что не всегда позволяет применять его в экстремальных условиях.

Типовое использование

• Системы радиочастотной (РЧ) связи
• Приемопередающие модули
• Радиолокационные и навигационные системы
• Высокочастотные генераторы сигналов
• Приборы для тестирования и измерений

Рекомендации по применению

• Учитывайте требования к питанию: соблюдайте напряжение питания в пределах 4.75В - 5.25В для обеспечения стабильной работы.
• При проектировании печатной платы обеспечивайте надёжное заземление для минимизации шумов.
• Используйте экранирование на плате, чтобы предотвратить взаимные помехи с другими компонентами.

Основные технические характеристики

• Частотный диапазон: 100 МГц - 24 ГГц
• Напряжение питания: 4.75В - 5.25В
• Корпус: 16-LFCSP (3x3 мм)
• Рабочая температура: от -40°C до 85°C
• Средний ток потребления: 68 мА
• Количество выводов: 16

Возможные аналоги

• HMC361S8G: тоже частотный делитель, работает в диапазоне от 0.1 ГГц до 12 ГГц, но в другом корпусе.
• HMC439QS16G: частотный делитель со сходным диапазоном частот, но с большими размерами корпуса.

HMC862ALP3ETR — это мощный и гибкий компонент для любых высокочастотных приложений, который обеспечивает надежное и стабильное деление частоты с высокой точностью.
