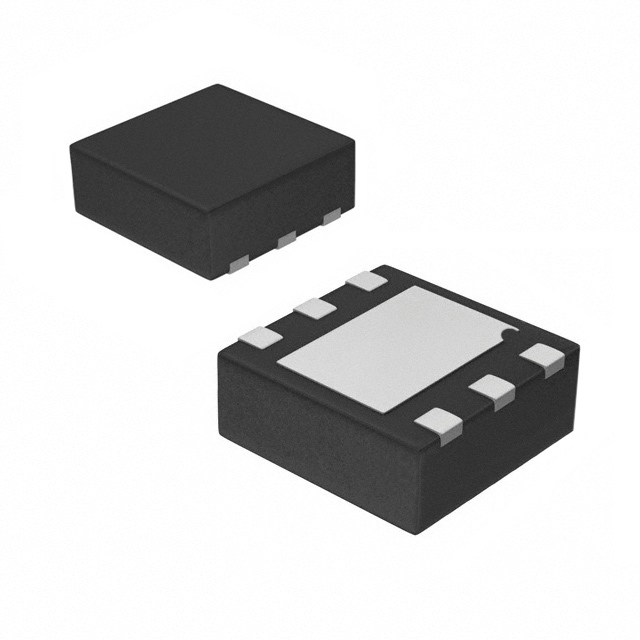

HMC8410LP2FE

HMC8410LP2FE от Analog Devices

Общее описание

HMC8410LP2FE — это высокопроизводительный широкополосный усилитель от компании Analog Devices, предназначенный для использования в радиочастотных (RF) системах. Этот компонент поддерживает частоты от 10 МГц до 10 ГГц, обеспечивая стабильное усиление и высокую линейность сигнала. Он представлен в компактном корпусе типа 6-LFCSP (2x2 мм), что делает его отличным выбором для современных компактных электронных устройств.

Преимущества

• Широкий частотный диапазон: поддержка от 10 МГц до 10 ГГц охватывает множество приложений.
• Высокий коэффициент усиления: 19.5 дБ, что позволяет значительно усиливать слабые сигналы.
• Низкий уровень шума: фигура шума 1.1 дБ улучшает соотношение сигнал/шум.
• Компактный корпус: 6-LFCSP (2x2 мм) упрощает интеграцию в плотные схемы.

Недостатки

• Требования к питанию: требуется стабильное напряжение питания 5 В.
• Ток потребления: относительно высокий ток потребления 65 мА может быть значительным для некоторых низкопотребляющих приложений.

Типовое использование

• Радарные системы: благодаря широкополосному усилению и низкому уровню шума.
• Передатчики и приемники: в телекоммуникациях и беспроводных системах.
• Микроволновые и радиочастотные измерительные приборы: за счет высокого коэффициента усиления и широкого диапазона частот.
• Спутниковая связь: обеспечение стабильного усиления на высоких частотах.

Рекомендации по применению

• Необходимо обеспечить стабильное напряжение питания 5 В и надёжное заземление для минимизации шумов.
• Используйте качественные конденсаторы и элементы радиочастотного фильтра для сглаживания пульсаций и шумов в цепи питания.
• Планируйте компоновку печатной платы таким образом, чтобы минимизировать перекрестные помехи и обеспечить эффективное теплоотведение.

Основные технические характеристики

• Частотный диапазон: от 10 МГц до 10 ГГц
• Коэффициент усиления: 19.5 дБ
• Фигура шума: 1.1 дБ
• Напряжение питания: 5 В
• Потребляемый ток: 65 мА
• Тип корпуса: 6-LFCSP (2x2 мм)

Возможные аналоги

• HMC8400LP2FE: аналогичный широкополосный усилитель с несколькими изменёнными характеристиками.
• HMC994LP4E: усилитель с аналогичным частотным диапазоном, но различными параметрами усиления и шума.
• Qorvo TGA4548-SM: другой вариант от другого производителя с похожими характеристиками.

Этот усилитель является эффективным решением для множества приложений, требующих высококачественного и широкополосного усиления в компактных устройствах.
