Описание HMC8402 от Analog Devices

Общее описание

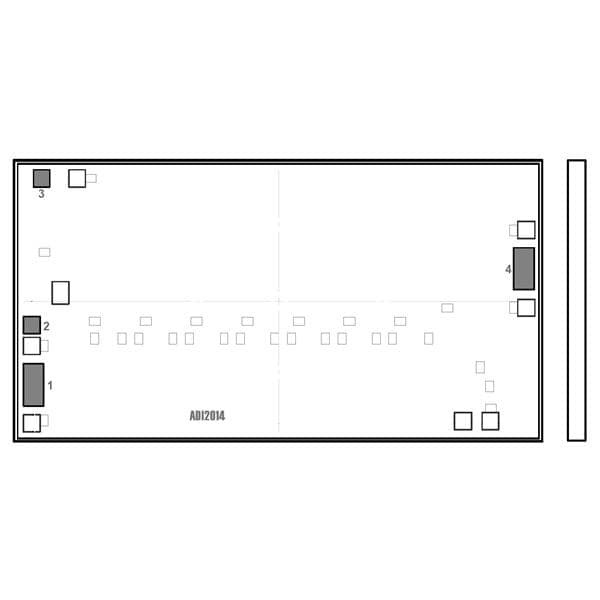

HMC8402 от Analog Devices – это высокочастотный малошумящий усилитель (RF усилитель), способный работать в диапазоне частот от 2 ГГц до 30 ГГц. Этот компонент представлен в виде голого кристалла (die), обеспечивающего высокую производительность и компактные размеры для интеграции в системы на микросхеме (SoC).

Преимущества

• Широкий диапазон частот: Поддержка частот от 2 ГГц до 30 ГГц делает его универсальным решением.
• Высокий уровень усиления: Усиление на уровне 13,5 дБ, что позволяет эффективно усиливать слабые сигналы.
• Низкий уровень шума: Коэффициент шума всего 2 дБ обеспечивает минимальное искажение сигнала.
• Повышенная выходная мощность: Мощность на уровне P1dB до 21,5 дБм, что подходит для широкого круга приложений.

Недостатки

• Необходимость управления тепловыми режимами: Работа на высоких частотах требует продуманной системы охлаждения для надежной работы.
• Сложность монтажа: Монтаж голого кристалла требует специализированного оборудования и технологий.

Типовое использование

HMC8402 идеально подходит для применения в системах связи, спутниковых системах (VSAT), радарных системах, а также в научных и исследовательских приборах, где необходима работа в широком диапазоне частот и высокая производительность.

Рекомендации по применению

• Используйте адекватное охлаждение: Учитывайте тепловую нагрузку при проектировании схемы и системы охлаждения.
• Прецизионный монтаж: Обеспечьте точное позиционирование и закрепление кристалла для максимальной производительности.
• Проверка совместимости: Убедитесь в корректности согласования импеданса на входе и выходе для предотвращения потерь сигнала.

Основные технические характеристики

• Диапазон частот: 2 ГГц ~ 30 ГГц
• Усиление: 13,5 дБ
• Коэффициент шума: 2 дБ
• Выходная мощность на уровне P1dB: 21,5 дБм
• Напряжение питания: 7 В
• Ток потребления: 68 мА
• Тип корпуса: Голый кристалл (Die)

Возможные аналоги

• HMC8410LP2FE: Альтернативный RF усилитель от Analog Devices с частотным диапазоном от 2 ГГц до 14 ГГц.
• QPA1022 от Qorvo: Вариант для применения в аналогичных частотных диапазонах с похожими характеристиками.

Использование HMC8402 обеспечит высокую производительность и надежность вашей системы благодаря своим выдающимся характеристикам и широкому частотному диапазону.
