HMC814LC3B

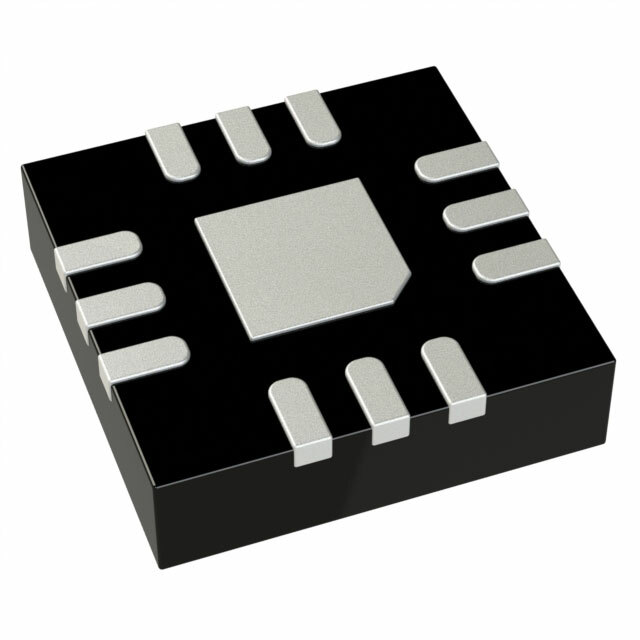

HMC814LC3B от Analog Devices

Общее описание: HMC814LC3B представляет собой активный частотный умножитель, разработанный для применения в радиочастотных (RF) и микроволновых системах. Этот компонент позволяет удваивать частоту входного сигнала в диапазоне от 13 ГГц до 24,6 ГГц. Основное применение устройства заключается в системах спутниковой связи, включая VSAT и DBS, а также в других высокочастотных приложениях.

Преимущества:

• Широкий диапазон частот: Работает с входными сигналами в диапазоне от 13 ГГц до 24,6 ГГц.
• Высокая производительность: Предлагает высокую мощность и стабильность умноженных сигналов.
• Компактность: Поставляется в корпусе 12-SMT (3x3), что позволяет легко интегрировать компонент в различные схемы.
• Простота монтажа: Устройство предназначено для поверхностного монтажа (Surface Mount), что способствует экономии места на плате и облегчает процесс сборки.

Недостатки:

• Требования к экранированию: Высокочастотные компоненты могут требовать дополнительных мер по экранированию для снижения паразитных помех.
• Специфичные условия работы: Может потребоваться точное соответствие условиям работы и окружающей среды для достижения наилучших показателей производительности.

Типовое использование:

• Системы спутниковой связи
• VSAT (Very Small Aperture Terminal)
• DBS (Direct Broadcast Satellite)
• Любые другие высокочастотные системы, требующие удвоения частоты входного сигнала

Рекомендации по применению:

• Для достижения оптимальной работы компонента, убедитесь в правильном проектировании схемы и точной настройке частот.
• Используйте экранирование и другие меры шумоподавления для минимизации влияния внешних помех на работу умножителя.
• Обратите внимание на параметры питания для обеспечения стабильной работы устройства.

Основные технические характеристики:

• Диапазон входных частот: 13 ГГц ~ 24,6 ГГц
• Тип сигнала RF: DBS, VSAT
• Монтаж: Поверхностный монтаж (Surface Mount)
• Корпус: 12-VFQFN с открытой площадкой (3x3 мм)
• Пассивное согласование: Минимизирует необходимость в дополнительных внешних компонентах

Возможные аналоги:

• HMC8191LC4 от Analog Devices: Подобный активный частотный умножитель с широким диапазоном частот
• HMC842LC4 от Analog Devices: Предлагает аналогичные функции с несколькими улучшенными параметрами производительности

Этот компонент может значительно упростить проектирование высокочастотных систем связи, обеспечивая высокое качество и стабильность сигнала.
