HMC8108LC5

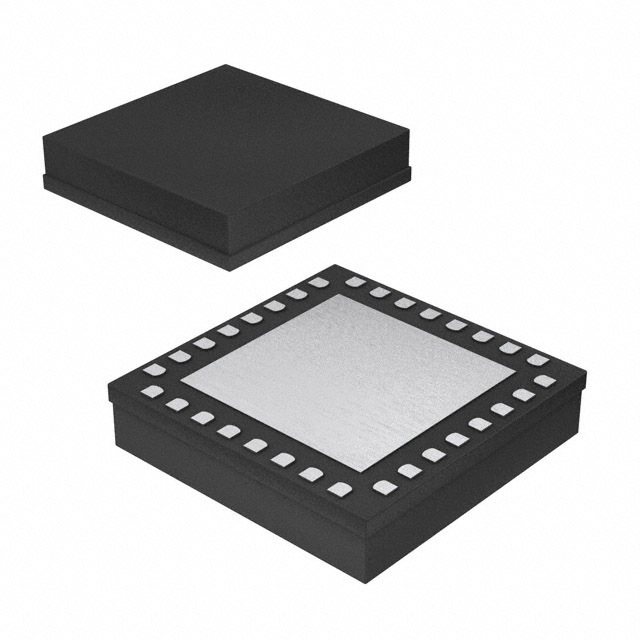

HMC8108LC5 от Analog Devices

Общее описание

HMC8108LC5 - это высокопроизводительный смешанный сигналов интегральный преобразователь, выпускаемый компанией Analog Devices. Он предназначен для частотного диапазона от 9 до 10 ГГц и оснащен входами I (In-phase) и Q (Quadrature). Устройство упаковано в компактный 32-контактный корпус CLCC размером 5x5 мм, что обеспечивает высокую плотность интеграции.

Преимущества

1. Высокая частотная стабильность: Устройство охватывает диапазон частот от 9 до 10 ГГц, обеспечивая стабильную работу в требуемом диапазоне частот.
2. Компактные размеры: 32-контактный корпус CLCC (5x5 мм) позволяет размещать устройство в системах с ограниченным пространством.
3. Высокая линейность: Обеспечивает точность и надежность при преобразовании сигналов.

Недостатки

1. Высокая стоимость: Высокопроизводительные компоненты, такие как HMC8108LC5, могут быть дорогими.
2. Сложность интеграции: Требуется опытный инженер для создания стабильных схем и успешной интеграции данного компонента.

Типовое использование

1. Системы связи: Применяется в микроволновых и миллиметровых радиокоммуникационных системах.
2. Радары и навигация: Используется в радиолокационных и навигационных приложениях для точного обнаружения и отслеживания.
3. Тестовое и измерительное оборудование: Применение в контрольно-измерительных приборах для определения характеристик высоко-частотных сигналов.

Рекомендации по применению

• Обеспечьте хорошее тепловое сопротивление: Используйте подходящий радиатор или стабилитрон для управления теплом, выделяемым устройством.
• Используйте подходящие фильтры: Для уменьшения шума и улучшения общей производительности схемы применяйте высококачественные фильтры.
• Используйте низкошумящие и стабильные источники питания: Уменьшение уровней шума питания поможет улучшить точность преобразования.

Основные технические характеристики

• Диапазон частот: 9-10 ГГц
• Корпус: 32-контактный CLCC (размер 5x5 мм)
• Тип монтажа: Поверхностный монтаж
• Потребляемый ток: 330 мА при 5 В
• Рабочая температура: от -40°C до +85°C
• Выходной уровень мощности: -4 до +4 дБм

Возможные аналоги

1. HMC757LC4B от Analog Devices: Схожий диапазон частот и функциональные характеристики.
2. HMC760LC4B от Analog Devices: Аналогичный по характеристикам устройство с тем же диапазоном частот.

Комплексное использование HMC8108LC5 обеспечит стабильную и надежную работу в системах связи и других высокочастотных приложениях.
