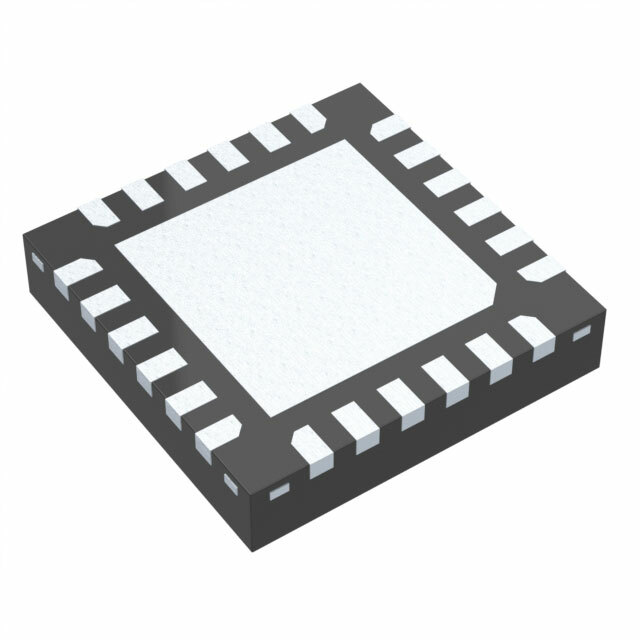

HMC792ALP4E

Описание компонента HMC792ALP4E от Analog Devices

Общее описание

HMC792ALP4E — это высокоэффективный микроволновый аттенюатор от Analog Devices, предназначенный для применения в делеах связи и радиочастотных системах. Устройство предлагает стабильное и точное затухание сигнала на частотах от 0 Hz до 6 GHz, что делает его идеальным компонентом для широкого спектра радиочастотных приложений. Компонент выполнен в компактном корпусе VFQFN с 24 выводами и открытой подложкой.

Преимущества

• Широкий частотный диапазон: Обеспечивает корректное и стабильное затухание сигналов на частотах от 0 Hz до 6 GHz.
• Высокая мощность: Может обрабатывать мощности до 715 мВт.
• Компактный размер: Корпус VFQFN с 24 выводами экономит место на плате.
• Низкий VSWR (Voltage Standing Wave Ratio): Обеспечивает минимальные потери сигнала и отражения.

Недостатки

• Высокая цена: Может быть дороже менее функциональных аналогов.
• Требуется специальная установка: Для правильной установки и работы компонента требуются опыт и специализированные инструменты.

Типовое использование

• Радиочастотные системы: Используется для регулировки уровня сигнала и уменьшения помех в различных радиочастотных цепях.
• Коммуникационные приложения: Актуален для базовых станций, приемных систем и другого передающего оборудования.
• Тестовые и измерительные системы: Находит применение в оборудовании для тестирования и измерения радиочастотных сигнальных траков.

Рекомендации по применению

• Установка на плату: Разместите компонент на заранее подготовленную поверхность с учетом хорошего теплоотведения.
• Согласование в цепях: Убедитесь в корректном согласовании цепей с импедансом 50 Ом для минимальных потерь сигнала.
• Использование экранированных кабелей: Для минимизации внешних помех рекомендуется использовать экранированные кабели и разъемы.

Основные технические характеристики

• Значение затухания: 15.75 dB
• Частотный диапазон: от 0 Hz до 6 GHz
• Импеданс: 50 Ом
• Мощность: до 715 мВт
• Корпус: 24-VFQFN с открытой подложкой
• Рабочая температура: от -40°C до +85°C

Возможные аналоги

• PE4302 от Peregrine Semiconductor: Подходит для тех же применений, имеет схожие характеристики.
• HMC784 от Analog Devices: Обладает частотным диапазоном и мощными характеристиками, аналогичные HMC792ALP4E.
• ADRF5040 от Analog Devices: Высокочастотный аттенюатор с аналогичным функционалом.

HMC792ALP4E от Analog Devices является мощным и надежным решением для регулировки радиочастотных сигналов в широком диапазоне применений, от коммерческих до промышленных.
