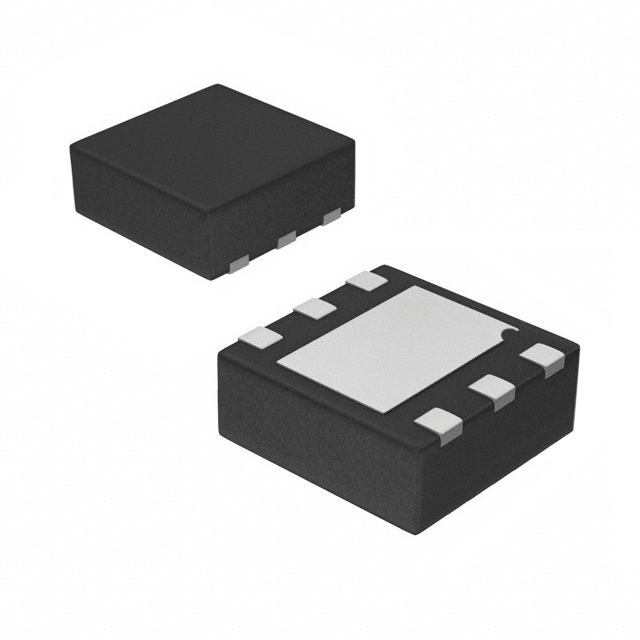

HMC788ACPSZ-EP-PT

12 000,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

HMC788ACPSZ-EP-PT от Analog Devices

Общее описание

HMC788ACPSZ-EP-PT является высокопроизводительным широкополосным радиочастотным (RF) усилителем, разработанным компанией Analog Devices. Этот компонент представляет собой интегральную схему, работающую в диапазоне частот от 100 МГц до 10 ГГц. Он упакован в компактный корпус 6-LFCSP (2x2 мм), что делает его идеальным для применения в устройствах с ограниченным пространством.

Преимущества

  • Широкий диапазон частот: от 100 МГц до 10 ГГц, что позволяет использовать усилитель в множестве различных радио- и беспроводных приложений.
  • Высокая линейность: этот компонент обеспечивает отличные показатели линейности, что минимизирует искажения сигнала.
  • Компактный корпус: 6-LFCSP позволяет экономить пространство на печатной плате.
  • Экономичное питание: работа от напряжения питания 4.5В ~ 5.5В при потребляемом токе 87 мА.

Недостатки

  • Чувствительность к температуре: возможно потребуется дополнительное охлаждение в условиях высокой температуры эксплуатации.
  • Необходимость в экранировании: для минимизации радиочастотных помех в некоторых приложениях может потребоваться экранирование.

Типовое использование

  • Сотовая связь: улучшение сигнала в базовых станциях и мобильных устройствах.
  • Спутниковая связь: усиление сигнала для передатчиков и приемников.
  • Радиолокационные системы: повышение качества сигнала в радарных установках.
  • Медицинские устройства: обеспечение высокой точности и надежности в медицинских радиочастотных системах.

Рекомендации по применению

  • Правильное питание: обеспечьте стабильное напряжение питания 4.5В ~ 5.5В для оптимальной работы.
  • Рассеивание тепла: при необходимости используйте радиаторы или другие системы охлаждения.
  • Согласование импеданса: для обеспечения максимальной эффективности согласуйте импеданс входных и выходных цепей.

Основные технические характеристики

  • Частотный диапазон: 100 МГц ~ 10 ГГц
  • Насыщенная выходная мощность (P1dB): 20 дБм
  • Усиление: 14 дБ
  • Коэффициент шума: 7 дБ
  • Напряжение питания: 4.5В ~ 5.5В
  • Ток потребления: 87 мА
  • Корпус: 6-LFCSP (2x2 мм)

Возможные аналоги

  • HMC516LP5 от Analog Devices: широкополосный усилитель с аналогичными характеристиками.
  • QPA2213 от Qorvo: усилитель с диапазоном частот до 20 ГГц.
  • BFP720 от Infineon: транзисторный усилитель с высоким коэффициентом усиления для радиочастотных приложений.

Этот компонент идеально подходит для использования в радиочастотных системах, требующих высокой производительности и надежности.
