HMC772LC4TR

Описание компонента HMC772LC4TR от Analog Devices

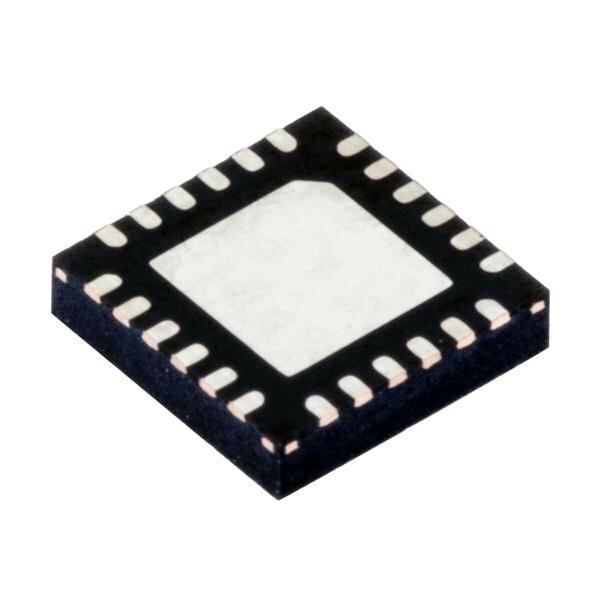

Общее описание: HMC772LC4TR от Analog Devices — это монолитный микроволновый интегральный низкошумящий усилитель (Low Noise Amplifier, LNA), предназначенный для работы в диапазоне частот от 2 до 12 ГГц. Устройство выполнено в компактном 24-контактном корпусе CQFN с размерами 4x4 мм.

Преимущества:

• Широкий диапазон рабочих частот от 2 до 12 ГГц.
• Высокая линейность и низкий уровень шума.
• Компактный размер и низкое энергопотребление.
• Высокая устойчивость к перегрузкам.

Недостатки:

• Относительно высокая стоимость.
• Требует тщательного проектирования печатной платы для оптимальной производительности.

Типовое использование:

• Радиочастотные приемные устройства.
• Системы радиосвязи.
• Радарные системы.
• Тестовое и измерительное оборудование.

Рекомендации по применению:

• Обеспечить хорошее заземление и корректное питание для минимизации внешних помех.
• Использовать качественные компоненты для связи с усилителем, чтобы избежать потерь сигнала.
• Применять защиту от статического электричества при монтаже.

Основные технические характеристики:

• Частотный диапазон: 2 - 12 ГГц
• Коэффициент усиления: 17 дБ при 6 ГГц
• Выходная мощность 1 dB компрессии: +19 dBm
• Шумовой коэффициент: 2.5 дБ при 6 ГГц
• Рабочее напряжение: 5 В
• Рабочая температура: от -40 до +85 °C

Возможные аналоги:

• ADL5523 от Analog Devices
• SKY67151-396LF от Skyworks

Этот усилитель идеально подходит для применения в высокопроизводительных радиочастотных системах, где требуется низкий уровень шума и высокая линейность.
