HMC742ALP5E

Описание HMC742ALP5E от Analog Devices

Общее описание

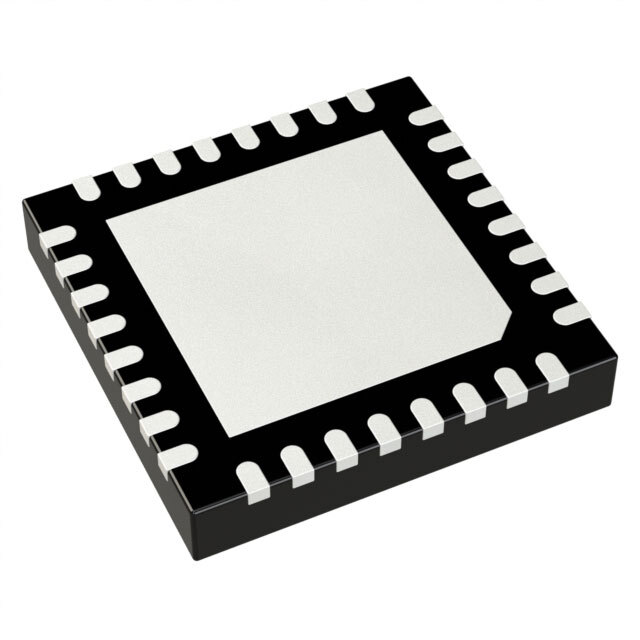

HMC742ALP5E — это высокопроизводительный интегральный усилитель радиочастот (RF) от компании Analog Devices. Он предназначен для работы в диапазоне частот от 70 МГц до 4 ГГц и поставляется в компактном корпусе QFN-32 (5x5 мм).

Преимущества

• Широкий диапазон частот: от 70 МГц до 4 ГГц, что делает его универсальным для различных применений.
• Высокая мощность на выходе (P1dB): 21.5 дБм, что увеличивает возможности усиления сигнала.
• Высокий коэффициент усиления: 12 дБ.
• Низкий уровень шума: всего 4 дБ, что обеспечивает высокое качество сигнала.
• Низкое энергопотребление: всего 2.5 мА при напряжении питания 5 В.

Недостатки

• Корпус QFN требует аккуратности при монтаже и может потребовать дополнительных приспособлений для пайки.
• Относительно низкое напряжение питания (5 В), что может не подойти для всех приложений.

Типовое использование

• Усиление сигналов в системах LTE и WiMax
• Радиочастотные трансиверы
• Усиление входного сигнала антенны
• Беспроводные системы связи

Рекомендации по применению

1. Питание: Убедиться, что питание стабильно и составляет 5 В с минимальными пульсациями.
2. Терморегулирование: Обеспечить хорошее охлаждение и терморегулирование, особенно при работе на высоких частотах.
3. Импеданс: Правильное согласование импеданса (50 Ом) для минимизации отражений и максимального эффективного усиления.

Основные технические характеристики

• Диапазон частот: 70 МГц ~ 4 ГГц
• Выходная мощность (P1dB): 21.5 дБм
• Коэффициент усиления: 12 дБ
• Уровень шума: 4 дБ
• Тип: LTE, WiMax
• Напряжение питания: 5 В
• Ток потребления: 2.5 мА
• Корпус / Тип монтажа: 32-QFN (5x5), поверхностный монтаж (SMD)

Возможные аналоги

• HMC735LP4E от Analog Devices
• MMA0204 от NXP Semiconductors
• RFSA3714 от Qorvo

Используйте HMC742ALP5E для построения высокопроизводительных и надежных радиочастотных усилителей, добавляя к вашим проектам широкий диапазон частот и высокий уровень выхода сигнала.
