HMC741ST89E

Описание для HMC741ST89E от Analog Devices

Общее описание: HMC741ST89E – это мощный широкополосный RF усилитель от компании Analog Devices, предназначенный для использования в диапазоне частот от 50 МГц до 3 ГГц. Этот усилитель специально разработан для обеспечения высокой линейности и широкого динамического диапазона, что делает его идеальным решением для различных применений в области радиочастот и беспроводной связи.

Преимущества:

• Широкий диапазон рабочих частот от 50 МГц до 3 ГГц.
• Высокая линейность и низкий коэффициент шума.
• Низкое потребление тока при рабочем напряжении 5 В.
• Компактный корпус SOT-89, обеспечивающий легкость монтажа на плату.

Недостатки:

• Требует внимательного проектирования схемы для достижения оптимальных характеристик.
• Возможно нагревание при работе на максимальной мощности, что требует применения радиаторов или других методов охлаждения.

Типовое использование:

• Усиление сигнала в системах радиосвязи.
• Применение в приемниках GPS.
• Использование в беспроводных устройствах и модулях.
• Усилители для измерительных приборов и тестового оборудования.

Рекомендации по применению:

• Для достижения максимальной производительности рекомендуется использовать соответствующие фильтры и согласующие цепи на входе и выходе усилителя.
• Обеспечить правильное отведение тепла, чтобы предотвратить перегрев.
• Используйте качественные конденсаторы и резисторы для минимизации потерь на частотах выше 1 ГГц.

Основные технические характеристики:

• Частотный диапазон: 50 МГц - 3 ГГц
• Усиление: 19 дБ
• Линейность (P1dB): 16 дБм
• Коэффициент шума: 2.5 дБ
• Напряжение питания: 5 В
• Потребляемый ток: 96 мА

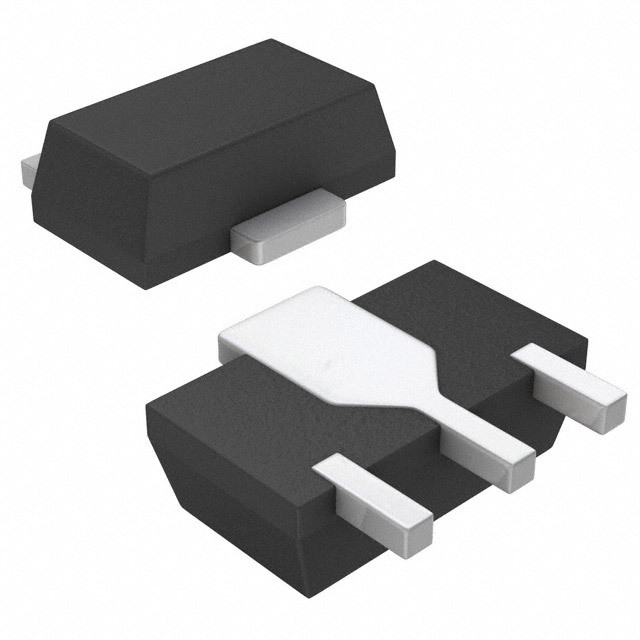

• Корпус: SOT-89 (TO-243AA)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• HMC3653LP3E от Analog Devices: Аналогичный широкополосный усилитель с более низким коэффициентом шума.
• QPA4040 от Qorvo: Дополнительный усилитель для радиочастотных приложений с улучшенными характеристиками.
• BGA712N7 от Infineon: Подобный усилитель для радиочастотных систем с несколько меньшей полосой пропускания.

Этот усилитель HMC741ST89E представляет собой высокоэффективное и гибкое решение для различных применений в области радиочастотной электроники.
